这种电路可以用来检测在不允许使用手机的场合是否有人带入手机，它能探出8米以内的手机活动。探测器本身一直在监视探区内的射频电平，如果因使用手机而使射频电平增加，则马上会发出警告指示。如果使用两只相同的这种嗅探器，则检测范围可以扩大至半径15米～16米的范围。电路可检测全部类型的手机，即使手机置于静止模式。

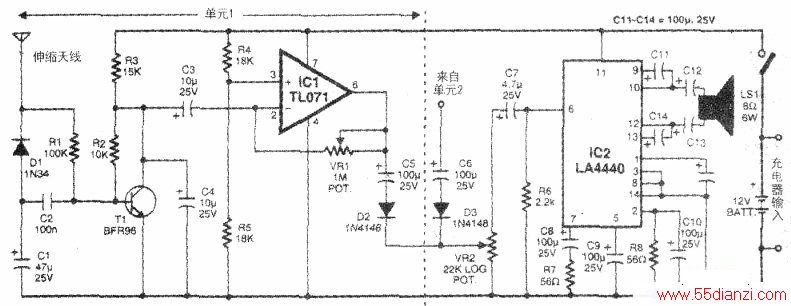

探测器设计成灵敏的射频检测器，它以射频二极管Dl为主要元件，它和电阻R1和电容C2-起来拾取监视区内的射频能量。在待机状态下，Dl的输出约为0.6mV。如果收到手机发出的高能量辐射，Dl的输出就会增加至60mV。这一弱信号先用晶体管Tl进行前置放大。R2是反馈电阻，电容C4可维持Tl集电极稳定的放大作用。
放大后的信号送至由运放IC1构成的第二极放大器，其同相输入端③由分压器R4和R5提供电源电压的一半(6V)作为固定偏置，反相输入端②则用来接收从Tl送来的预放信号。VR1用来调节反馈量和增益。
二级放大后的信号经c5和D2送至VR2作音量控制。VR2的抽头处还接收第二只探测器送来的信号。两种信号汇合后用劝放芯片IC2取出信号。
在正常情况下，可以从扬声器中听到微弱的咝咝噪声，这是检测到区内存在射频引起的，其响度可用VR2调节。如果检测区8米以内有手机在活动，则扬声器中会发出响亮的汽船声。如果两米以内有手机活动，则声音会更响。
由于交流电源会对电路产生可闻干扰，因此电路用12V/4.5Ah的充电电池供电。LSl采用高品质的8Ω/6W扬声器。探测器的性能和射频接收能力取决于诸多因素，诸如手机的输出功率，发射方向和位置等等。
