4.通过12引脚接头Pmod连接器将EVAL-CN0335-PMDZ评估板连接到SDP-PMD-IB1Z转接板。
5.通过端子板J2将电压源(电压生成器)连接到EVAL-CN0335-PMDZ评估板。
测试
启动评估软件。如果“设备管理器”中出现“Analog DevICes System Development Platform(ADI系统开发平台)”驱动器，软件便能与SDP板通信。一旦USB通信建立，就可以使用SDP板来发送、接收、捕捉来自EVAL-CN0335-PMDZ板的串行数据。可将各种输入电压值保存到电脑中。有关如何使用评估软件来捕捉数据的详细信息，请参阅CN0335软件用户指南。
EVAL-CN0335-PMDZ板照片如图6所示。

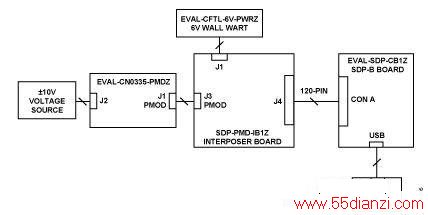

图5.测试设置功能框图
图6. EVAL-CN0335-PMDZ板的照片
