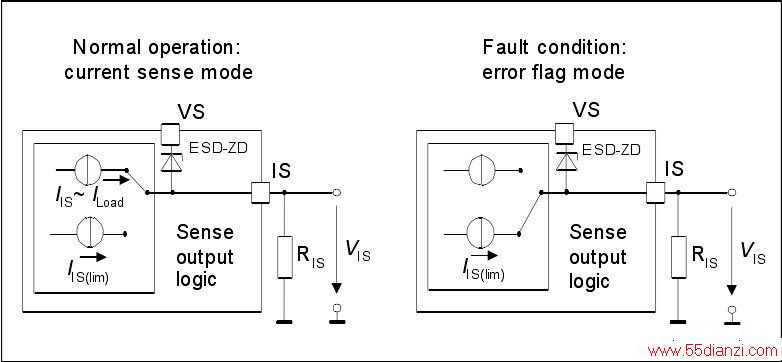

智能功率芯片BTS7960是应用于电机驱动的大电流半桥高集成芯片，它带有一个P沟道的高边MOSFET、一个N沟道的低边MOSFET和一个驱动IC。集成的驱动Ic具有逻辑电平输入、电流诊断、斜率调节、死区时间产生和过温、过压、欠压、过流及短路保护的功能。BTS7960通态电阻典型值为16mQ，驱动电流可达43A。智能功率芯片BTS7960是应用于电机驱动的大电流半桥高集成芯片，它带有一个P沟道的高边MOSFET、一个N沟道的低边MOSFET和一个驱动Ic。集成的驱动Ic具有逻辑电平输入、电流诊断、斜率调节、死区时间产生和过温、过压、欠压、过流及短路保护的功能。BTS7960通态电阻典型值为16mQ，驱动电流可达43A。BTS7960的引脚Is具有电流检测功能，正常模式下，从Is引脚流出的电流与流经高边MOS管的电流成正比，若RIS=lkQ，则VIS=Iload／8.5；在故障条件下，从Is引脚流出的电流等于IIS(1im)(约4．5mA)，最后的效果是Is为高电平。
