威志轿车电动车窗升降控制电路

　　威志轿车电动窗锁控制器型号为85980-52K60，贴纸标签为S-300。
　　

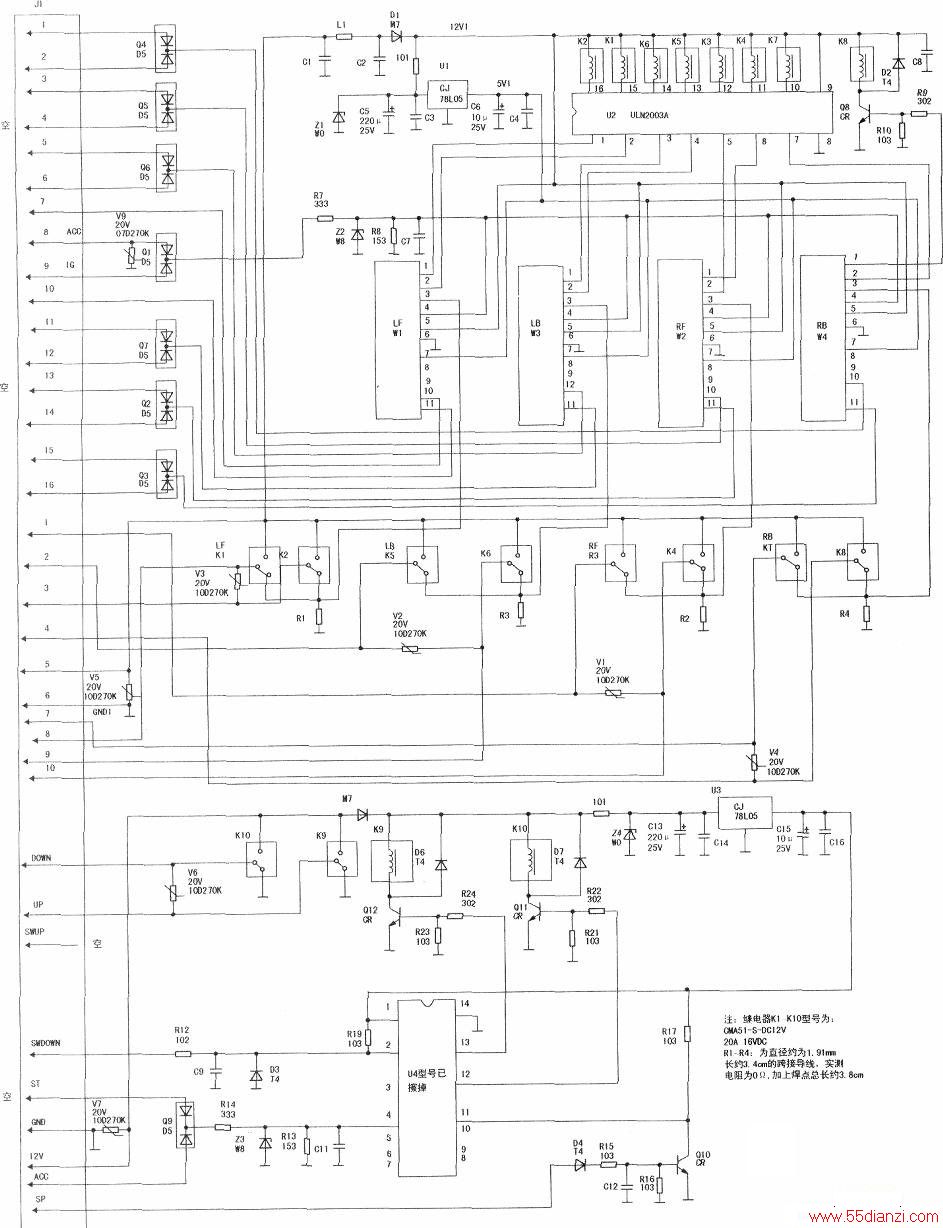

　　此控制器具有自动关窗及防夹功能，当停车拔钥匙走人时，前后门车窗玻璃会自动上升至关闭状态；当玻璃上升过程中遇到障碍时，玻璃会自动下降200mm左右。实绘电路图下图。从图可知，此控制器由两部分组成，一部分为车窗升降控制电路，另一部分为中控锁控制电路，两个电路互相独立，互不干涉。

　　1．电路组成
　　
　　此电路由功能模块W1—W4、继电器K1~K8、7反相驱动器U2( ULN2003A)、接插件J1部分针脚等组成。
　　

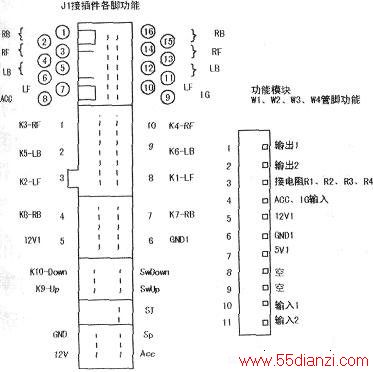

　　11接插件各脚功能见下左图。功能模块W1—W4管脚功能见下右图。

　　
　　图中，W1、K1、K2、U2的1、2、15、16脚等为左前门车窗玻璃升降控制及驱动电路；W3、K5、K6、U2  的3、4、13、4脚等为左后门车窗玻璃升降控制及驱动电路；W2、K3、K4、U2的5、6、11、12脚等为右前门车窗玻璃升降控制及驱动电路,W4、K7、K8、U2的7、10脚、三极管Q8( CR)等为右后门车窗玻璃升降控制及驱动电路。
　　
　　Wl的10、11脚为左前门车窗升降输入电路，通过接插件Jl的7、10针脚，接入按键输入电路。此按键位于挡位后侧。
　　
　　W2的10、11脚分别通过组合二极管Q5( D5)、Q2(D5)组成两路或门输入电路，通过Jl的3、4及13、14针脚控制右前门车窗玻璃的升降。此窗升降按键也安装在挡位后侧，右前门把手处无按键，省了一路升降按键输入电路，因此，J1的4、13针脚无外连接线，为空脚。
　　
　　W3的10、11脚分别通过组合二极管Q6( D5)、Q7【D5)组成两路或门输入电路，通过J1的5、6及11、12针脚控制左后门车窗玻璃的升降。此输入电路一路安装在左后门把手附近，另一路安装在挡位后侧，由驾驶员和乘员分别控制。
　　
　　W4的⑩、⑥脚分别通过组合二极管Q4( D5)、Q3(D5)组成两路或门输入电路，通过J1的1、2及15、16针脚控制右后门车窗玻璃的升降。此输入电路也是一路安装在右后门把手附近，另一路安装在挡位后侧，由驾驶员和乘员分别控制。
　　
　　另外，J1的⑧脚ACC、⑨脚IG信号也通过组合二极管Q1(D5)组成两路或门输入电路，其输出通过电阻分压、稳压管箝位后，送入W1～W4的④脚，控制4个车窗玻璃的动作。
　　
　　W1—W4的供电由两路组成，一路为12V电压，来自J1的⑤脚，此电压经磁珠Ll、电容C1、C2滤波后，经二极管D1( M7)送入W1~W4的⑤脚；另一路是12V电压经三端稳压块Ul( CI78L05)稳压调整后，输出5V电压，送入W1~W4的⑦脚。
　　
　　Dl为反向隔离二极管，防止电源接反引起意外。
　　
　　2．升降功能
　　
　　此控制器具有自动升降和手动升降功能。
　　
　　自动升降：瞬间点一下窗升降开关键，车窗玻璃自动上升到顶部或下降到底部。
　　
　　手动升降：按住窗升降开关键不松手，车窗玻璃会一直上升或下降，松手玻璃即停。

　　4个车窗玻璃升降原理一样，现以左前门车窗玻璃升降为例，分析其工作过程：
　　
　　W1的10、11脚分别与J1的7、10脚相连，当J1的⑦脚得到信号后，W1的①脚输出高电平信号，送入U2的①脚，U2的16脚为低电平，继电器K2线圈得电工作，其常开触点闭合，12V电压经J1的③脚、车窗升降12V电机、J1的⑧脚、K1中间转换触点和常闭触点、电阻R1到电池负极，电机正转，带动玻璃做正向运动；反之，当Jl的⑩脚得到信号后．W1的②脚输出高电平信号，U2的⑩脚为低电平，继电器K1线圈得电工作，其常开触点闭合，12V电压经J1的⑧脚、车窗升降12V电机、J1的③脚、K2中间转换触点和常闭触点、电阻R1到电池负极，电机反转，带动玻璃做反向运动。
　　
　　当玻璃上升至顶部或下降至底部时，电机运动受阻，其堵转电流增大，R1上压降增大，此电压送入W1的③脚．W1据此发出停止升降指令，电机断电，升降动作结束。
　　
　　3．防夹功能
　　此功能是W1～W4通过对车窗电机电流进行采样和处理来实现的，玻璃上升途中受阻和玻璃到顶时的电机电流变化规律是不一样的，通过采样电阻R卜R4将电机运行电流转换为采样电压，送入W1~W4的③脚进行处理，当玻璃上升遇到阻碍时，电机转动受阻，运行电流增大，W1～W4据此分析电流变化规律，终止玻璃上升并使电机反转一段时间，使玻璃下降大约200mm。
　　
　　实际检测中发现，此控制器在自动上升状态有防夹功能，而手动上升状态无此功能，手动上升受阻时，玻璃就会即时停下来，既不上升也不下降。
　　
　　采样电阻Rl—R4的外观很特殊，为直径约1.91mm、长约3.8cm的跨接线，用普通万用表测其电阻为0Ω，根据有关资料，估计其电阻为0.015Ω左右。
　　
　　4．自动关窗功能
　　
　　当点火开关由ON档调至ACC挡或OFF挡时，J1的⑧脚ACC、⑨脚IG信号通过组合二极管Q1(D5)等输入电路，送入W1—W4的④脚，4个车窗玻璃会自动上升至关闭状态。

　　5．学习功能
　　
　　当发生如下情况时，需要执行电动车窗玻璃升降的学习程序。
　　
　　(1)汽车新装或更换控制器。(2)更换电控玻璃升降机、玻璃、马达后。(3)新车下线。(4)不能防夹时。(5)玻璃升到顶部退回时。
　　
　　设置方法如下：
　　
　　(1)向上提开关键把电动机玻璃升降器控制到全关状态。
　　
　　(2)向下按开关键，不要松开，玻璃下降至下止点。

　　(3)立即连续向下按开关键3次（ 2.4秒内）。

　　(4)等待电动玻璃升降器自动上升至上止点，设置完成。
