东风、跃进系列汽车转向信号闪光器电路

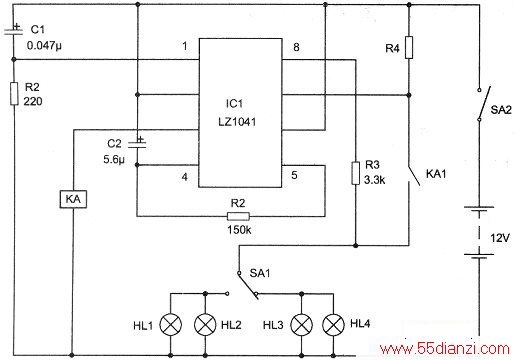

　　上图是应用于东风、跃进系列汽车上的转向信号闪光器电路，主要由L21041集成块为主构成。

　　1.L21041集成电路简介  L21041集成电路具有灯坏检测、过压保护、电压浪涌抑制、过流保护、电池反接与输入输出保护等功能。该IC采用8脚双列直插SO塑料封装方式，其各引脚功能说明如下表所示。

引脚号 功能说明 引脚号 功能说明 1 接地线端 5 振荡电路外接电阻连接端 2 工作电源电压输入端 6 短路保护选择信号输入端 3 继电器控制信号输入端 7 转向灯状态检测信号输入端 4 振荡电路外接元件端（接C） 8 启动控制外接元件端

　　2．振荡电路    上图中的R2与C2为L21041内振荡电路外接元件，该电路的时间常数确定了HL1~HL4灯泡的闪光频率，灯泡正常时的闪光频率f1=1/R2*C2，当转向灯中有灯泡损坏时，未损坏的灯泡闪光频率为f2=2.2/R2*C2。

　　3．保护电路R4是一只取样电阻，其电阻值是根据实际情况调节后得到的。其两端的电压降是处于正常闪光和加倍闪光时R4上的压降中间。

　　另外，当工作电源电压大于18V时，IC17脚会通过R4电阻得到过压检测值，一旦该电压大于IC1内设定的阈值时，就会控制振荡电路以进行过压保护。
