微型车转向信号闪光器

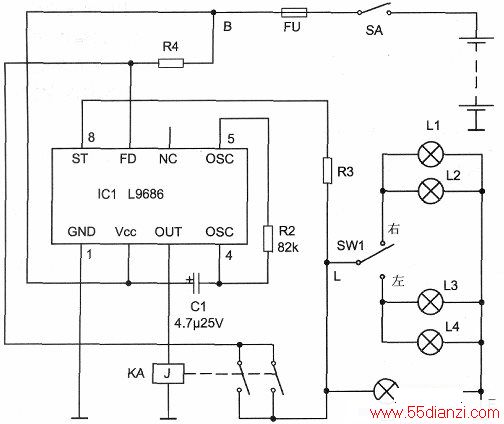

    上图是广泛应用于微型车上的转向信号闪光器电路。该电路的闪光频率范围为90±30次/min，闪光负载频率为210W，故障检测报警频率的增加量不小于lOOHz。

　　1．L9686集成电路简介   L9686集成块用8脚双列直插式封装方式，其各引脚功能说明如下表所示。其内含振荡电路、检测电路、驱动控制等电路。

脚号 功能说明 引脚号 功能说明 1 接地线端 5 振荡电路振荡电阻连接端 2 工作电源电压输入端 6 未使用 3 驱动控制电路控制信号输出 7 转向灯工作状态检测信号输入端 4 振荡电路振荡电容连接端 8 启动振荡信号输出端

　　2.1作原理

   (1)振荡电路。电路中的R2、C1为振荡电路外接阻容元件，它们的值决定了振荡电路的振荡频率，正常工作时，振荡周期为1.5s，占空比为50%。当某个灯泡出故障时，镍镉丝取样电阻R4端电压下降约一半，7脚检测到该信号后，振荡电路的振荡周期变为0.65s，占空比下降到40%，通过改变闪光频率和占空比来指示灯泡故障。

　　(2)保护电路。L9686集成块工作电压范围为8—18V，其2脚内部电路的最大钳位保护电压可处达34V，因此可有效保护芯片，使其不受电火花及其他电磁干扰产生的高于电源电压的瞬间脉冲的影响而损坏。

　　R3为限流电阻，用于防止卸载时可能出现的瞬变浪涌电流及过压对集成电路IC1的冲击。
