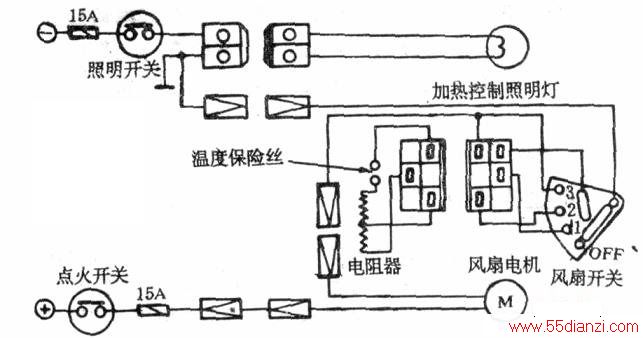

下图是暖气设备的接线图，维修应针对不同故障分别进行。
1．检查暖气开关

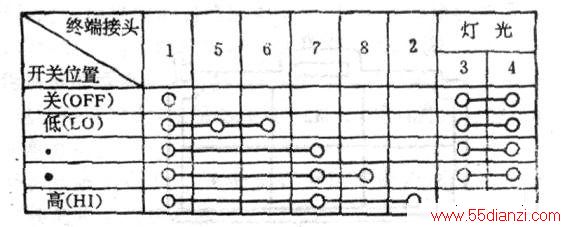

当汽车内不能进行供暖时，应先检查此开关的通路状态是否正确，暧气开关设置在不同位置，开关的通断状态不同，见下表。
2．对继电器的检查
检查继电器时要注意区分静态状况和工作状况的不同。

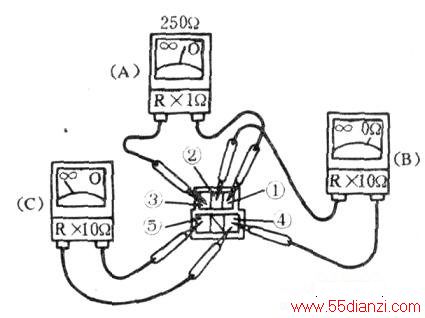

静态状况；测继电器线圈阻值是否正常，万用表R×10挡，两只表笔分别接继电器的1、3脚（见下图中A），线圈正常阻值应在250Ω左右，偏离此阻值过多或阻值无穷大，均为线圈本身故障，应拆开修理或更换}万用表R×1n挡，两只表笔分别接继电器的②、④（见下图中B），万用表读数应为ofl}采用相同方法测继电器的④、⑤脚(见下图中c)，电阻值为无穷大。上述检查完成后，表明继电器工作正常，然后通电进行检查。

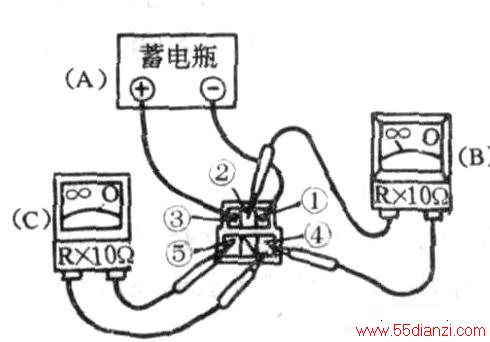

工作状况：按下图中A所示在继电器的①、③之间接上12V，在接通电源时应能听到继电器的吸合声，否则为继电器工作不正常，万用表R×loΩ挡，测继电器的②、④脚见(下图中B)，电阻值应无穷大，即呈断路状态，否则为不正常f采用相同方法测继电器的④、⑤脚（见下图中C），电阻值应为0Ω。上述检查全部合格，即为继电器工作正常，否则应更换。

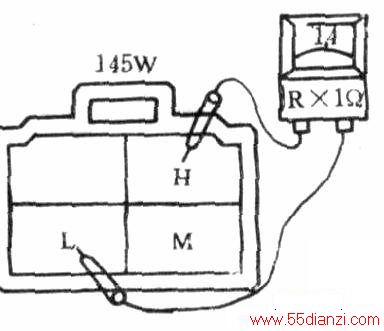

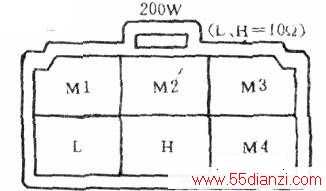

4．对暖气吹风机的检查
