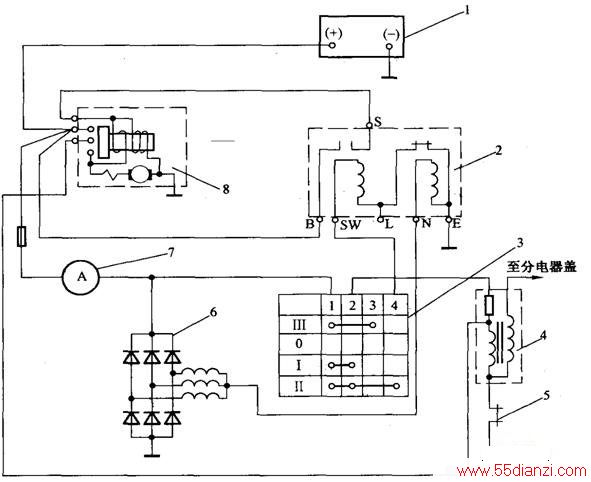

解放CAl091型汽车起动系统电路
1、蓄电池；
2、复合起动继电器；
3、点火开关；
4、点火线圈及附加电阻；
5、断电器触点；
6、硅整流发电机；
7、电流表；
8、起动机
EasyEDA，史上最强大的电路设计工具
文件格式
pdf、rar、zip
应用平台 互联网浏览器 pdf浏览器 下载说明1. 本站提供的程序、图纸、资料或文章部分为网上搜集、网友提供，目的是让大家进行学习，这些资料和文章的版权归原著作者所有。而我们愿意为提供资料的单位、公司及个人提供广告宣传的便利，如果该资料涉及或侵害到您的版权或利益请立即写信通知我们删除。
2. 如发现不能链接下载，请立即写信通知我们处理。
www.55dianzi.com
机型名称

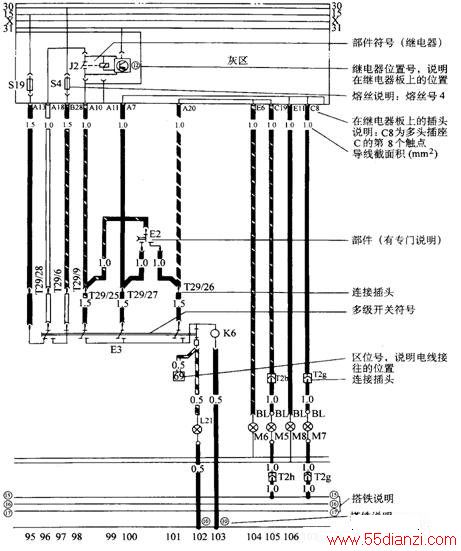

主要特点：
1、电路采用纵向排列。相同系统的电路归纳到一起，有条理地从左到右，按电源、起动系、点火系、指示灯和仪表、照明设备、雾灯、报警闪光装置、信号灯、雨刮器和洗涤器、双音喇叭的顺序编排。
2、整个电路很少转折交叉。对有些线路比较复杂的设备，为了使它们有机地连贯起来而不破坏图面的纵向性，采用断线带号法加以解决。如前照灯，它工作时要涉及点火开关、灯光开关和变光开关等配电设备，而这三个开关不在同一条纵线上，如按传统画法，要画出一些横线将它们连接起来，但这样图上就会出现较多横线，增加读图困难。为此，图中有一带方框的69标识，其中数字69，表示此导线与电路图最下端编号为69的位置上方的导线连接。同时，在第69编号位置上方的导线尾端也有一个方框，该方框中的数字应为上述导线电路位置的编号101。通过以上的数字联系，上下段电路就有机地连在一起了。
3、在表示电路走向的同时，还显示了线路结构的情况。汽车整个电气系统以中央配电盒(继电器熔断器插座板)为中心，其正面插继电器和熔断器。在图纸上部(灰色部分)，画有许多不同作用的继电器。在其右侧有一个小圆圈(黄底)，上面标有阿拉伯数字，表示该继电器插在中央配电盒正面板上的位置中央配电盒的背面是各种形式的组合插头，且有一个英文字母作为它的代号，并分别和各种线束上的组合式插座插接。几根主要线束，各自只有一只组合式插座，在这种线束里，所有导线在同一英文字母下被编成从1开始的不同序号。如果要找某一根导线，只要根据它在中央电器装置背面接点的字母，就可以确定它在哪一线束里，进而找到这根导线。
4、总电路图的导线颜色采用直观表达法。在总电路图上，车上的导线用什么颜色，图上就印成什么颜色(图中采用花纹线条以示区别)，一看便知。
导线的颜色使用也有一定规律：红色大多为控制火线，棕色为接地线，白/黄色用于控制灯，蓝色大多用于指示灯或传感器，全绿、红/黑或绿/黑多用于脉冲式的用电器。表示接地线。
5、线路中的连接插头统一表示。线路中的连接插头统一用字母T作代号，紧接的数字表示该插头的孔数以及连接导线对应的孔的序号。例如T4／2表示该插头为4孔，连接导线对应的插孔序号为2。线路中的连接导线都标有导线截面积(mm2)。
6、电路图中使用了一些统一符号：?°30?±表示常火线；?°15?±表示接小容量电器的火线，在点火开关打开时，由点火开关将其接通带电；?°X?±表示接大容量电器的火线，在点火开关处于点火位置时，由中间继电器(减荷继电器)将其接通带电；?°31?±表示接地线。
7、电路图标明电器的搭铁方式和部位。
导线搭铁端标注有带圈的数字代号，说明接地部位,
从中可见，不是所有电器都直接与金属车体相连搭铁，有的通过接地插座，有的则通过其它电器或电子设备再接地联接。
