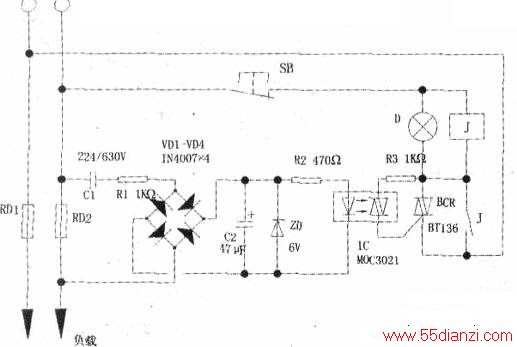

给保险丝处安装一个保险丝熔断后自动点亮的照明灯，可以免去夜晚突然烧保险丝后找不到手电筒和保险丝位置的麻烦，同时又可作为保险熔断后的指示。其电路如图所示。
工作原理：RD1和RD2是分别接在零线N和相线L上的两个保险丝，在保险丝完好的正常情况下．RD2两端没有-电压。当异常时．RD2熔断，并-‘联在此处线的RD2两端形成电压，经过C1降压、VD1—VD4桥式整流、C2滤波、ZD稳压后得到6V直流电压，经R2加到光电耦合器lC，IC内的发光二极管发光，光敏可控硅导通，触发可控硅BCR导通，灯泡D被点亮。与此同时，继电器J得电吸合，其常开触点接通，并自保，将BCR的阴极和阳极短接，灯泡继续发光。待保险丝更换完毕后，按一下按钮SB．电路复位，灯泡熄灭。
所用元件如图上所标，其中，lC也可用MOC3020、MOC3041等可控硅型光电耦合器，BCR可用任何耐压800V，电流1A以上的双向可控硅。需注意的是：保险丝RD2的额定电流要比RD1稍小些，以保证负载如果过流或短路有可能熔断两根保险丝时（事实上，这种情况常常发生）．RD2先于RD1熔断，以便在电路触发后自保持。
