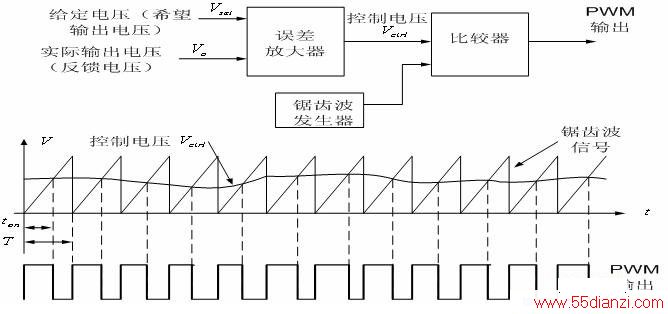

电压型脉宽调制器是一个电压-脉冲变换装置,用锯齿波作调制信号的脉宽调制器,原理如下图所示。电压与锯齿波调制信号比较,输出的PWM开关信号为与锯齿波同频率、脉冲宽度与Vout的大小成正比的脉宽调制信号。

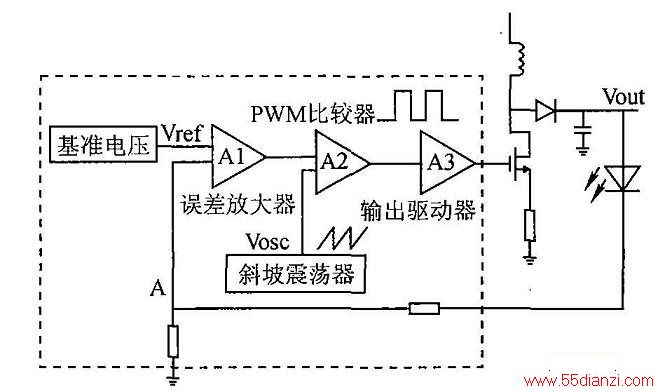

如下图所示,输出电压Vout经过分压后送入误差放大器A1的反相输入端,与同相输入端基准电压Vref比较,误差放大信号加到比较器的同相输入端,与斜坡振荡器产生的锯齿波电压进行比较,产生PWM脉冲来驱动开关管。

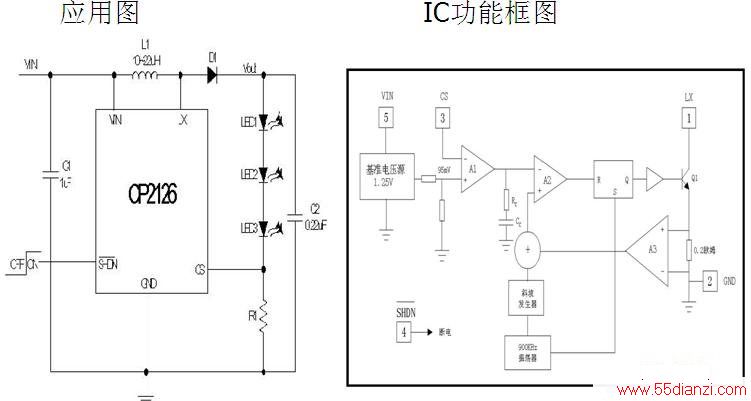

采用电压型PWM控制亮度的LED驱动器
