4~20ma变送器延长传送距离的措施
点击数：7874 次 录入时间：03-04 11:53:39 整理：http://www.55dianzi.com 仪器仪表读写器

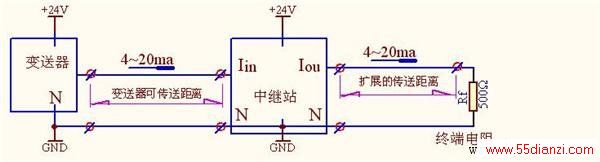

2、如传送导线型号已定，又知用此导线传送信号，现有的变送器达不到信号应传送的距离时，可在变送器与终端负载之间加一个（或几个）这样电路作传送电流信号的的中继站，可实现更远距离的传送电流信号。见下图：
也可这样连线：如原终端电阻=500欧，会使传送来的信号产生失真，改接为100欧电阻时，其传送线传送过来的4~20ma电流不产生失真时，可用该中继站电路连接：将传送线的电流线信号接中继站电路的输入端，中继站电路的输出端接原终端电阻，也可确保信号的正常传递。
