离心式转速表的工作原理

离心式转速表的工作原理

点击数:7860 次   录入时间:03-04 12:00:35   整理:http://www.55dianzi.com   仪器仪表读写器

离心式转速表主要由离心器、变速器和指示度盘等部分组成.其中离心器又分带四个重锤的、带两个重锤的和带圆环的.

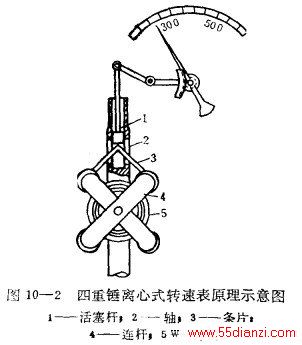

图10一2为带四个重锤的离心器,它利用连杆4与轴2相联结.变速器将外界的被测转速传到离心器轴上,当离心器轴以角速度旋转时,在离心力的作用下四个重钝离开轴心.这时连杆绕它本身的铀回转,并利用条片3带动活塞杆1向下移动.平卷弹簧5绕在连杆回转轴上,它的内端固定在轴上,外端固定在连杆上.在某一角速度下连杆回转并带动活塞杆移动,平卷簧卷紧,直到离心力矩和弹簧的弹性力矩相等为止.活塞杆停止运动,其移动致通过传动机构变换为指针的偏转,并在表盘上指示相应的转速.

为了减小转速表皮盘分度的不均匀性,可恰当地选取转速表的各种参数及测量范围,利用其特性曲线的线性部分.

离心式转速表在表盘上还标有1:2、1:5、1:10等符号,称为转速表系数,它表示表投刻度的下限与上限之比.比值越大,刻度越不均匀;比值越小,越接近线性关系.此外,被测轴的的速应等于转速表皮盘上的指示值乘以转速表系数.
