常见的多种仪表的组合以实现质量流量测量

根据质量流量与体积流量的关系.可以采用多种仪表的组合以实现质量流量测量。常见的组合方式有如下几种.

1)体积流量计与密度计的组合

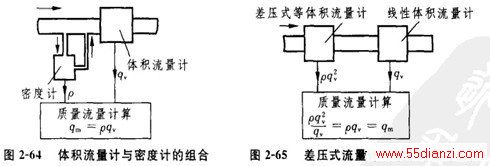

利用容积式流量计或者速度式体积流量计检测流体的体积流量，再配以密度计检测流体密度.将体积流量与密度相乘即为质量流量.体积流量计与密度流量计的组合如图2-64所，

图2-64中体积流量计可为涡轮流量计、电磁流量计或容积式流量计.这类流量计输出信号与密度计输出信号组合运算，即可求出质量流量为

2)差压式流量计与密度计组合

当图2-64中的体积流量计为差压式流量计时，因为差压式流量计的输出信号正比于pq2v,配上密度计输出信号P，将二者相乘后再开方即可得到质量流量，其计算式为


3)差压式流量计与体积流量计组合

如图2-65所示，由于差压式流量计的输出信号与pqv2成正比.体积流量计的输出信号与qv成正比。因此将两个信号相除也可以得到质量流量，即

图中的线性体积流量计可为涡街流量计、电磁流量计等。
