前置反射器辐射温度计的工作原理及结构

A原理

把一内表面镀金、温度为T1，的高反射率的半球反射器扣在光谱发射率E>= 0.5,温度为几的被测物体表面上，且满足T1<

B结构

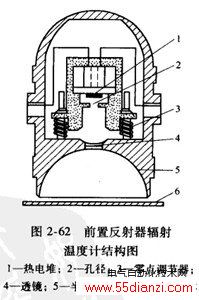

如图2-62所示，被测物体表面与反射器组成密闭空腔，从被测表面辐射出的能址经反射器内表面的多次反射后，从反射器顶部的小孔发射出去，经过透镜聚集在热电堆上。这样，热电堆接收到的辐射，非常接近于被测物体同温度下的黑体辐射，此时按黑体刻度的仪表的示值即为被测物体的真实温度。

基于这种原理工作的最常用的仪器是Land公司的表面温度计。



C误差分析

前置反射器辐射温度计在正常使用时，反射器必须与被测表面组成密闭腔体，其测量误差主要包括以下5方面:

(1)在仪表的响应时间内，被测表面发射出夫的辐射将被反射器反射回去，而引起被测表面的温度升高。被测物体表面与反射器的温差AT=T2-T1越大，该项误差越小。

(2)实际应用时，忽略了反射器内表面的固有辐射，该固有辐射将使被测表面的有效发射率稍微增加。

(3)由于在反射器顶部有窗口，从窗口出去的能擞将不再反射回来，因而降低了反射器的有效反射率。

(4)测量移动物体表面温度时，从被测表面与反射器之间的间隙辐射出去的能量也不再参与反射.这也将减少反射器内表面的有效反射率。

(5)值得指出的是，这类温度计的最大问题是保持反射器镀金表面的清洁度。特别是在现场条件下，被测表面附近存在着许多粉尘和水汽。它们依附在镀金表面上对测量的影响很大。因此，这类表面温度计被设计成结构小巧，可携带的点测量仪器。此外，由于仪器测量要贴近被测表面，故不宜测量过高温度。
