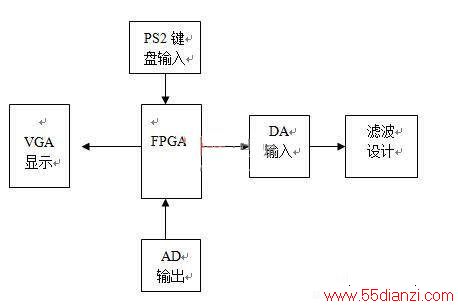

1.总体设计方案
1.1 主控制模块
方案一：采用单片机。单片机的应用较为广泛，但是单片机的处理频率达不到我们的要求。所以我们只能够使用处理速度较快的处理器。
方案二：采用Xilinx的FPGA来实现主控制器。Xilinx的FPGA的内部IP核可以方便的产生DDS波形，这样就方便我们能够更好的产生想要的波形。
所以采用方案二。
1.2显示模块
方案一：使用TFT触摸屏。彩屏有这样明显的优点：微功耗，尺寸小，超薄轻巧，显示信息量大，字迹美观，视觉舒适，但是对于FPGA来说，其实现对触摸屏的控制不能够较好的完成控制要求。

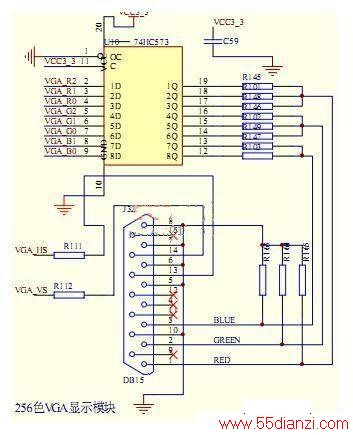

方案二：使用VGA显示。FPGA可以实现对VGA的控制。VGA的使用较为广泛，且价格在接收的范围之内。而且，对于FPGA来说，实现对VGA接口的控制比控制其他的显示器更加的方便和快捷。这就节省了我们的设计麻烦。
所以采用方案二。
1.3 输入模块
方案一：使用矩阵键盘。矩阵键盘的编码较为简答，且可以实现较为复杂的控制。但是矩阵键盘的按键过少，不能够实现更多数据的输入。
方案二：使用PS2键盘。PS2键盘的控制更为简单，我们可以通过两根数据线精心数据的读取，且PS2键盘的设计更加符合我们设计要求，这就决定了PS2在本设计中的优势。
故采用方案二。
1.4 AD输出模块
ADS7822是一种单片高速12位逐次比较型A/D转换器， ADS7822内置双极性电路构成的混合集成转换显片，具有外接元件少，功耗低，精度高等特点，并且具有自动校零和自动极性转换功能，只需外接少量的阻容件即可构成一个完整的A/D转换器。所以该方案采用ADS7822作为AD输入的元器件。
1.5 DA输出模块
DAC7513是8分辨率的D/A转换集成芯片。与微处理器完全兼容。这个DA芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。D/A转换器由8位输入锁存器、8位DAC寄存器、8位D/A转换电路及转换控制电路构成。
2.程序设计
2.1 AD输出
--**********************分频进程*************************
process(clk)
variable cnt1 : integer range 0 to 100;
variable cnt2 : integer range 0 to 20;
begin
if clk'event and clk='1' then
if cnt1=100 then
cnt1:=0;
if cnt2=20 then
cnt2:=0;
cLOCk<=not clock;
if(cnt=3)then
cnt<=0;
else
cnt<=cnt+1;
end if;
else
cnt2:=cnt2+1;
end if;
else
cnt1:=cnt1+1;
end if;
end if;
end process;
--**************状态驱动进程**********************
sync :process(clock,reset)
begin
if(reset = '0') then
current_state <= start;
elsif(clock'event and clock='1') then
current_state <= next_state;
end if;
end process sync;
--***************adc驱动进程*******************
comb :process(current_state, intr)
begin
case current_state is
when start => --启动状态
next_state <= convert;
cs <= '0';
wr <= '0';
rd <= '1';
read_data <= '0';
when convert =>--初始化
if(intr = '0') then
next_state <= read1;
else
next_state <= convert;
end if;
cs <= '1';
wr <= '1';
rd <= '1';
read_data <= '0';
when read1 =>--读状态1
next_state <= read2;
cs <= '0';
wr <= '1';
rd <= '0';
read_data <= '1';
when read2 =>--读状态2
next_state <= start;
cs <= '1';
wr <= '1';
rd <= '1';
read_data <= '0';
when others =>--其他状态
next_state <= start;
end case;
end process comb;
--****************读取AD数据********************
get_data: process(cLOCk,reset)
begin
if(reset = '0') then
p<=0;
elsif(clock'event and clock='1') then
if(read_data = '1') then
p<=conv_integer(data_i);
end if;
end if;
end process;
2.2 DA输出
--*********************65536Hz分频进程************************
process(clk)
variable cnt1 : integer range 0 to 762;
begin
if clk'event and clk='1' then
case cnt1 IS
WHEN 381 =>
cp_65k<='1';
cnt1:=cnt1+1;
WHEN 762=>
cnt1:=0;
cp_65k<='0';
cp_wr<='0';
WHEN 20=>
cp_wr<='1';
cnt1:=cnt1+1;
WHEN OTHERS=>
cnt1:=cnt1+1;
end case;
end if;
end process;
--*********************1kHz分频进程************************
process(cp_65k)
variable cnt1 : integer range 0 to 64;
begin
if cp_65k'event and cp_65k='1' then
case cnt1 is
