对于使用互补双极晶体管的电路设计，有时需要筛选出与直流增益(p)相匹配的NPN和PNP晶体管。这种要求匹配的电路例子是放大器的输出级。下图的电路可以方便地测试和匹配两只互补双极管的电流增益，晶体管匹配时，电压表读数为0。
在图中，晶体管Q1和Q2是待测器件，在测试设备上，Q1和Q2共用一个基极电流(IB)。由于电流没有流出路径，因此不需要做额外补偿。但要注意，β应足够高，电阻R，和R2应相等。
为了给晶体管一些余量，在晶体管基极连接间引入一个额外的D1(LED)压降。D1是一只蓝色LED。这只二极管帮助将Q1的基极电压(VB1)设定在大约电源电压（VS）的一半。用LED替代D，要好于使用齐纳二极管，因为它在小电流下有更锐利的拐点。此外，很多蓝色LFD在不到10μA的电流下就能发光，可以用于指示基极电流的存在，从而表示电路工作正常、式(1)决定了所需要的电源：
一只典型蓝光LED的正向压降大约为3.5V：
假设VBE1=VBE2=0.7V，则可以得到VS值约为9.8V。
电阻R1设定Q1的发射极电流，用式(2)计算：
发射极电流的选择应适合于未来晶体管的应用，因为beta值会随发射极与集电极电流而变化。
当测试设备连接了匹配晶体管时(B1=B2)，R1和R2上的压降相等，电压表显示读数为0。

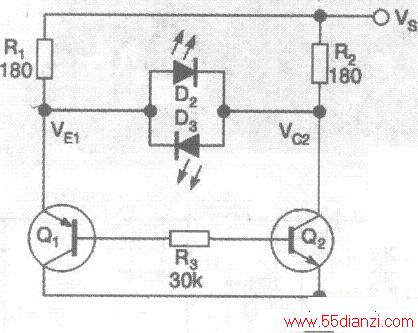

下图中的电路有相同的功能，但采用了一种更简单的方法来表示电流的平衡，反向并联的红色LED代替了电压表。当增益匹配时，两只红色LED(D2和D3)均不发光。
