OTDR 在 光缆 网络建设中是必不可少的 测试仪 器 ,因此在光缆测试当中,如何快速有效地测试出需要的数据显得尤为重要,这就要求工程技术人员灵活掌握各种测试技巧,除了OTDR本身说明上的一般测试方法,还可根据实际需求,自行创造出其他快捷准确的方法。
例如某前端机房光缆上ODF机架结束之后,要对 光纤 与跳纤之间的接续通断情况进行测试,此时并不需要测试出光缆确切的长度。在大芯数的光缆测试中利用一般的测试方式需要一定的时间, 我们使用EXFO FTB - 200型的OTDR进行测试,假如需要测试200个 接头 ,光缆平均长度为5 km,OTDR设置时间为30秒(15秒为最短测试时间) ,那么测试总时间为200×30秒= 6 000秒= 100分钟,这100分钟还不包括换接头的时间。像这种测试光纤与跳纤之间的接续通断情况的,有一种简单快速的方式,我们使用EXFO FTB- 200型的OTDR进行测试,启动高级测试方式,测试时间设置45秒,在测试第一芯开始之后,经过大概三四秒之后OTDR屏幕出现波形图(如图1所示) ,此时表示被测光纤通断情况良好,随即拔下测试纤, 在拔下测试纤之后会发现波形图的曲线会渐渐下降,等接好需要测试的第二芯之后,曲线会渐渐上升,表示第二芯被测光纤通断情况良好,依次类推,在45秒时间内可以测出10芯左右的光纤。假如在测到某光纤时发现波形图的曲线一直是逐渐下降的,这根光纤一定会有问题,则需要重新用一般方式进行测试找出不通的原因并且修复。在测试时间设置的问题上,可以设置为45秒、60秒、90秒不等,只是在测试一段时间后,曲线上升和下降的速度会变得越来越不明显,而时间设置太短如15秒、30秒,使得重复次数太多而影响整个测试速度,因此要选择一个合适的时间设置。用这种测试方法测完ODF机架200芯光纤大概只需不到20分钟的时间,并可以高效准确找出有问题的光纤,大大提高工作效率。另外如发现有测不出去的接头时,首先检查光纤 适配器 是否接好,并用酒精棉球擦拭适配器两端接头,排除适配器两端接头问题可考虑盘纤及接续问题,直到查出问题并修复断纤。

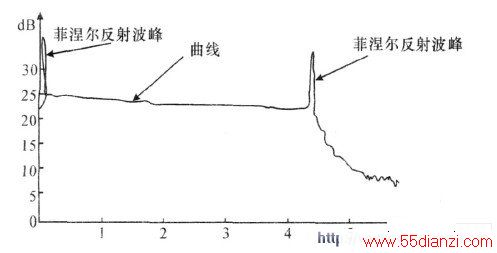

图1 测试波形图
在使用OTDR时,测得光纤波形图之后,要认真分析图形,尤其是光纤末端菲涅尔反射波峰所代表的意义。例如某一光节点的光功率为- 20 dB,在用酒精棉球擦拭两端接头之后光功率还是不正常,机房工作人员使用OTDR测试发现光缆长3. 56 km,可是因为缺少原始资料而不能确定是否到达光节点位置,需要断信号后使用OTDR进行反测。其实遇到这种情况,可以分析在机房测得波形图的情况,光纤始端和末端都有菲涅尔反射波峰,可依据光纤末端的菲涅尔反射波峰强弱判断出是否遇到垂直的光纤端面,以此判断光缆的原始正常长度。
