TPS16070芯片将电池1.5V电压升至5V,参数R1,R2及确定:根据芯片要求R2取180KΩ,R1=R2(Vo/VB-1)=180k*(5/0.5-1 ) = 1 . 6 2 MΩ,电容C2=3pF(200k/R2-1)=0.33pF.TPS61040芯片将上级输出升至25V,通过调节电位器R5来调节输出,其中输出Vout=1.233(1+R4/R3),通过调节R3与R4值可以改变输出电压。
4.1.3 加速度传感器外围电路

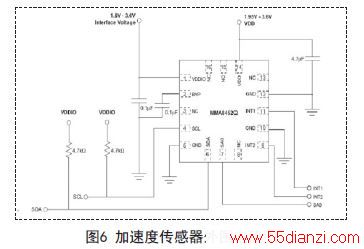

测试按键与单片机相连控制是否进行测试,单片机与MMA8452加速度传感器通过I2C通信,由单片机与显示器连接进行显示,加速度传感器外围电路图如图6.

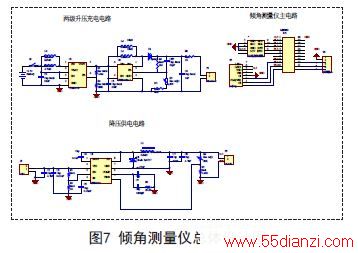

4.1.4 总体设计电路图(如图7、8)
4.2 程序结构与设计

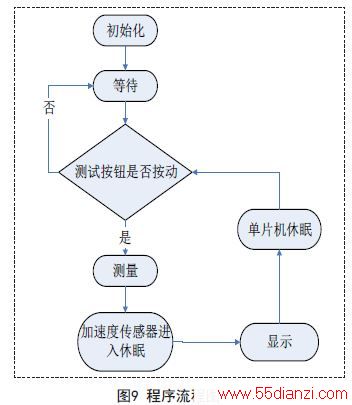

程序流程判断图如图9所示。
系统供电后,单片机启动首先进入休眠状态,并实时监测是否有键按下,若无键按下,继续等待;若有键按下则根据按键功能进入测量状态或模式转换显示,然后由液晶显示新测量的数值,单片机重新进入休眠状态,继续检测是否有键按下。
5.测试方案和结果
5.1 测试方案
调整好水平台,将斜坡放在水平台上,将电容充好电后尽快的接入测量仪中,然后调整斜坡进行测试观察电容能工作时间和测量的角度。
5.2 测试结果

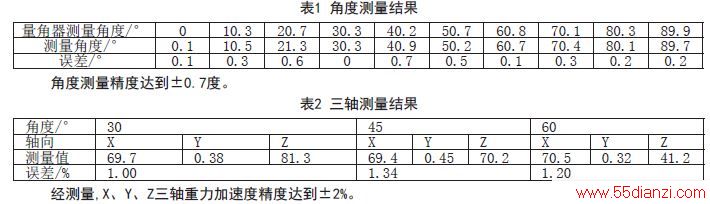

如表1、表2所示,2200uF电容供电,以每5秒一次的频率进行测量时,测量仪工作时间约3分钟。
100uF电容供电,可工作时间约为20秒。
6.结论
本超低功耗倾角测量仪由于设计合理,结构简单,方案选取恰当,单片机、芯片和电阻电容等参数选取合适,所以很好的满足基本和发挥要求,真正实现超低功耗的功能。本设计以超低功耗为目标,设计制作,较好的完成了超低功耗工作的目标,并实现了较高的精度,成功的完成了设计目。该作品可用于实际测量,在实验室及工业生产中可作进一步推广。
