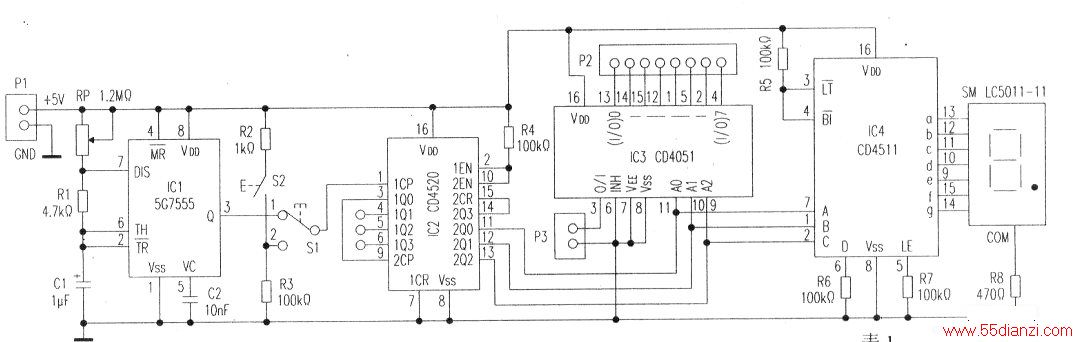

此电路原理如附图所示。主要由振荡器(ICI)、计数器(IC2)、通道转换模拟电子开关(lC3)、显示译码器(lC4)及LED数码管(SM)等四部分组成，通过接插件与电源(P1)、信号输入(P2)和输出(P3)端相连。
1．振荡器
振荡器(IC1)采用CMOS低功耗单时基电路(5G7555)，接成无稳态多谐振荡器工作模式（作用是产生连续方波时钟脉冲，供计数器使用），以控制通道转换电子开关和显示译码器同步工作。振荡频率约为f=1.443/[(RP+2xR1)xC1]，调整RP可获得1Hz(RP最大卜150Hz(RP最小)的时钟信号输出。
2．计数器
计数器(IC2)使用双4位二进制同步加法计数器(CD4520)，内含两个功能完全相同的计数器，其功能如下表。每个计数器都有CP(脉冲上升沿触发，EN=1)和EN(脉冲下降沿触发，CP=O)两个时钟脉冲输入端。计数器输出Q3~QO=0000~1111，共16种输出状态，可控制16个以内的通道自动转换。若转换通道为10个以下（如本例），可用引脚位置和功能与其完全相同的二，十进制同步加法计数器CD4518（它只有Q3—Qo=0000~1001共10种输出状态）直接代替。S1为自动／手动功能选择开关，S1置“1”时工作于自动转换状态，由IC1③脚输出的连续时钟脉冲送人计数器，转换器自动连续循环工作；S1置“2”时工作于手动转换状态，此时每按一下S2，计数器获一计数脉冲，转换器转换为下一状态，并一直保持到再按S2时为止。时钟信号由第1个计数器的1CP端送入，其1Q0、1Q1、1Q2、1Q3分别作2、4、8、16分频用（多用于连续时钟频率较高时，对手动操作无意义）。本例是经IQo进行2分频后送第2个计数器的2CP端，并从其2Q2~2QO取出控制信号，2Q3则与复位端（2CR端）相连。
3．通道转换器
通道转换由8选l模拟电子开关CD4051(IC3)完成，可进行8通道转换。

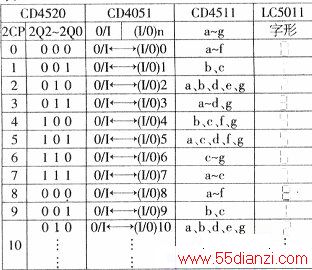

其③脚I/O端相当于转换开关的刀，(O/I)O~(O/I)7引脚则相当于转换开关的位，究竟刀与哪个刀位接通，由其⑨一11脚A2—AO端电平高低决定。A2—AO与IC2的2Q2—2QO相连，当计数输出状态按2Q2—2QO=000~111变化时，IC3的13、14、15、12、①、⑤、②、④脚依次与③脚接通，若此时上述8脚经P2接有被测信号时，便可分时由③脚输出进行巡回检测，实现多通道自动或手动检测。有关计数、通道转换和显示同步变化情况，详见下表。IC3功耗低，电源电压范围较宽，可在+3V~+15V间选用(极限值不超过+18V)。CD4051模拟电子开关输入信号幅度不允许超过电源电压，工作电流不允许超过15mA，否则会影响通道转换性能或损坏集成电路。因此，若输入端接长线传输信号时，要采取适当保护措施，简单的方法是在输入端串接一只保护电阻（阻值可按VDD/1mA进行选择）。如本电路采用+5V电源电压，故用长线输入信号时，应串入5V/1mA≈5.1kΩ保护电阻。
4．通道显示译码器译
码显示电路与通道转换电路(IC3)并联工作，主要由BCD码锁存器／7段显示译码器IC4(CD4511)及配用的LED数码管SM(LC5011-11)组成。IC4的C—A端与IC2的2Q2~2QO相连，其输出端的导通状态和示字形，见下表。IC4的测试端③脚和消隐端④脚经R5接高电平，⑤脚锁存控制端经R7接低电平。由于8通道编号由0—7已够，只需C—A端状态由000～111间变化即可，IC4的D端始终为0．且CMOS集成电路输入端不允许悬空开路，所以将⑥脚经R6接地。R8为数码管SM限流电阻，其阻值大小可视数码管发光亮度需求，适当进行阻值增减。
在4000系列GMOS通用数字集成电路中，模拟电子开关lC品种是非常丰富的，有三2选l电子开关(CD4053)、双4选1电子开关(CD4052)、单8选1电子开关(CD4051)、双8选1电子开关(CD4097)及16选1电子开关(CD4067)等，可根据具体需要灵活选择。
