一般的金属定位器(探测器)设计方案有差拍振荡器(BFO)，电感平衡(IB)以及差拍平衡(BB)型等。这里采用BB方案，其灵敏度与IB方案相同，而电路简单。两个搜索振荡器相同，因而对温度和电压变化不敏感，不需要补偿电路等优点。

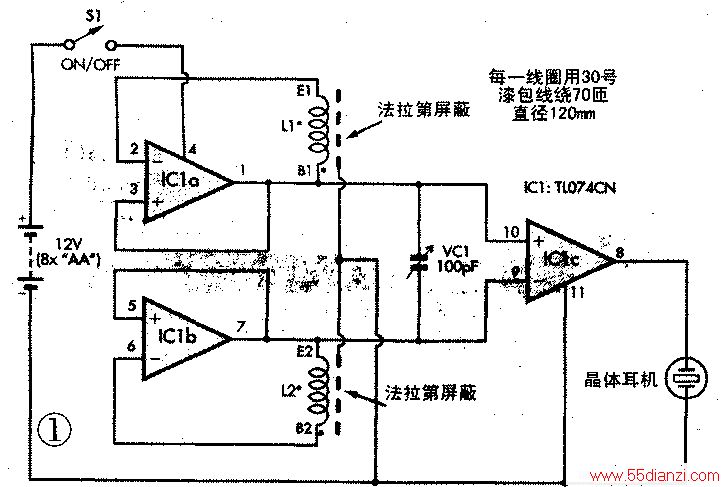

电路如下图所示。主要包含5个元件；低价格的IC，可变电容器，两个搜索线圈和一个晶体耳机。电路的设计基础是一个倒相振荡器。
首先看IC1a(TL074CN)。因为电感抗拒电压的迅速改变(称为感抗)，在IC1a输出脚1上逻辑电平的任何改变，在传输到反相输入脚2的过程中都会受到延时。在大约有8V／μs的转换速率将进一步延缓了IC1a的转换，这种就发生了振荡。
搜寻线圈L1的一端连接到同相输入脚3，使其工作稳定。当脚3处于“漂浮”状态时，这种设计不太好。
因为不同的IC有不同的转换速率，以及不同的输入阻抗，它们未必适合在这电路工作。而TL074CN有很宽的适用范围，不会有大问题。
搜索线圈是要求比较严格的元件，在振荡器中它必须仔细设计去产生振荡，以及获得所需要的频率。
当此频率需要提高时，在此频率上不应产生噪声和不稳定性。IC1特性和线圈电感两者都影响振荡器的频率，该频率在没有法拉第屏蔽时大约为260kHz。有法拉第屏蔽，线圈电感大约增至2倍，频率减低到原来的一半。
IC1b的连接方法完全与IC1a相同，只有它的搜索线圈是反相联结。
搜索头接触地面时，若有金属存在就会增加L1的电感量，然后又使L2增加，或者相反，因此引起振荡频率的降低。作为混频级的第3只运放IClc，输入了两个振荡器的输出频率信号，就产生了可听到的差频或者差拍的声音。
差频平衡(BB)的特点，不仅金属存在改变搜索振荡器的频率，而且像电感平衡(IB)方案那样，而且也会影响邻近的线圈。事实上，通过互感两只线圈互相影响，这样就大为提高了系统的灵敏度。
此外，只需要有一个调谐金属定位器的方法。这用可变电容器VC1达到，它耦合两个搜索线圈电感，提供了控制平衡的方法。几乎所有可变电容都可用在这里，不过宁肯用较小容量值，即47pF到100pF。用一个小固定电容(47pF)和VC1串联，就可以降低大容量值。
输出采用晶体耳机。当用压电蜂鸣器时，音量显得不足。用耳机，音量又太高，要适当地串接一个电阻去降低音量。不建议用电感或蜂鸣器或耳机，因为它会造成IC1c过载。
系统消耗电流约150mA。因此可用8xAA电池供电，可持续工作70小时。
本定位器试验时，可探测到150mm处的英国老式硬币。考虑到灵敏度有起伏的因素，设定探测距离125mm(5")是适宜的。
