本仪器的功能是检测使用者的反应速度，当用户按下启动键之后，数码管会从3开始倒计时，计时结束后，8路LED发光二极管中会有1路被点亮，哪一路亮是随机的，用户看到灯亮了以后，立即按下LED对应的按键，LED就会熄灭，同时单片机检测从灯亮到灯灭花费的时间，通过这个时间来反应用户的反应速度，时间越短，说明反应的速度越快。
为了直观的表示出反应速度的等级，系统中利用数码管来指示速度级别，当灯灭后，单片机将计算得到的时间通过数码管显示出来，由于只用来显示等级，所以没有显示出实际的反应时间，下表是1O个等级反应时间：
一、随机数的产生
单片机产生随机数大多数都是伪随机数，因为一旦程序下载到单片机内部，程序就是固定的了，也就是说程序的执行是一个不变的套路，这样产生的一效果，没有意义了!
要产生随机数，必须要有一个种子，通过改变种子来改变产生的数字。
网上有不少产生随机数的方案，多数都比较复杂，算法比较难懂；本系统的解决方案是：利用内部定时器O作为种子，每隔10ms种子改变一次，从O～7循环，当用户按下启动键之后，就把当前的种子取走，并把这个值赋给LED显示。
换句话说，本系统是利用外部的启动按键触发，来产生随机数，很好的解决了单片机产生随机数这个难题!
二、电路原理图

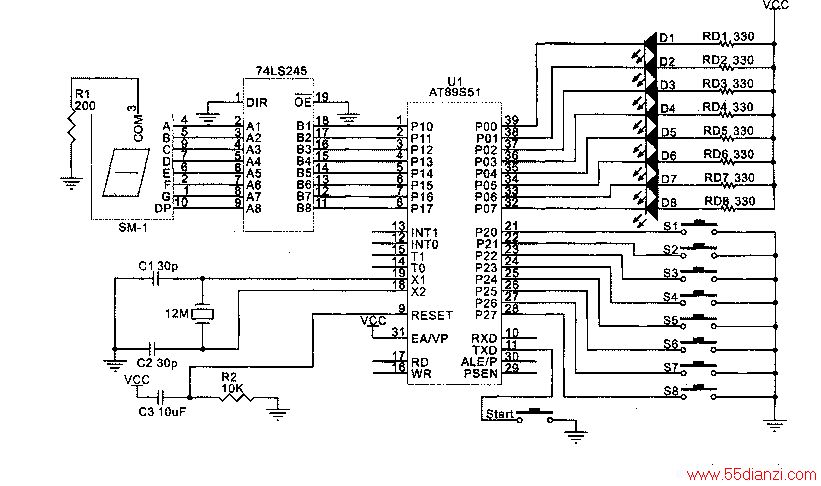

电路图如下图所示，从中可以看出，整个电路十分的简单，P0口接8路LED发光二极管，P2口接8个对应的轻触开关，P1口接一个共阴极的数码管，起指示的作用，74HC245在中间作数码管的驱动，单片机的11引脚接启动开关。

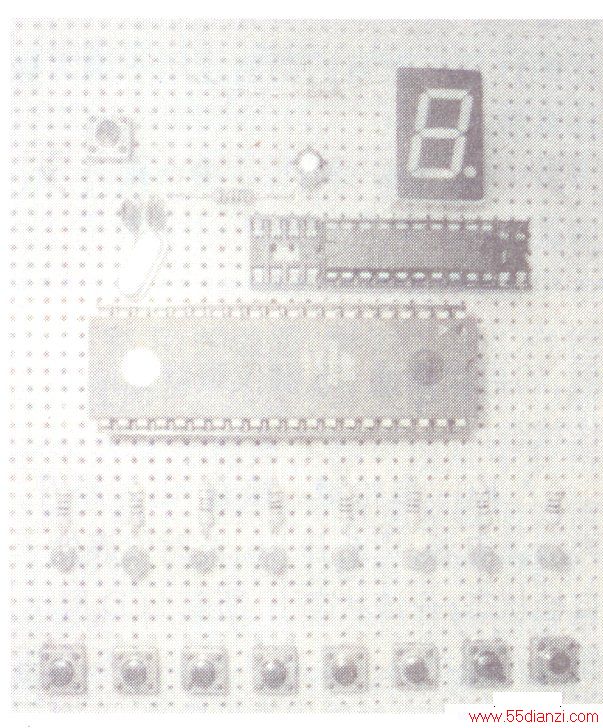

如果用户的反应时间超过了900ms，数码管会显示O，表示反应太慢了；如果用户长时间没有按键，超过1s后，数码管也会显示0，表示此次测试失败。测试仪实物如下图所示。

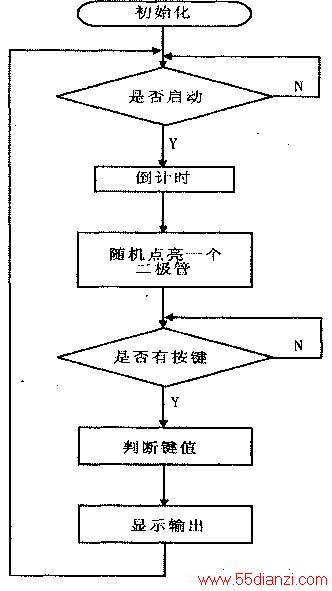

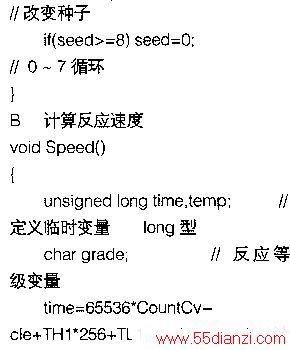

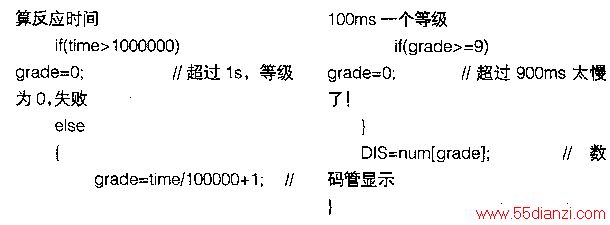

三、软件程序
四、实际测试
系统调试成功后，进行实际测试，发现数码管最小的显示为3。说明反应时间在200～300ms段内，如果超过1秒没有按键，数码管显示0。
说明：
如果自己制作的话，可以选用共阳极的数码管，这样就省去了74LS245这个驱动芯片，公共段直接接5V就可以了，需要接限流电阻；发光二极管的限流电阻建议采用排阻，焊接的时候方便，也节省电路板空间。如果感兴趣，可以再增加2位数码管，这样就可以测试出实际的使用者反应时间了。
