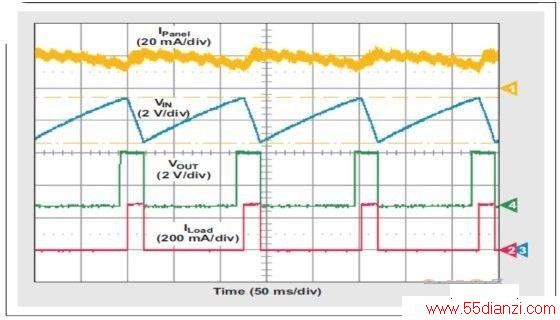

图 3 90% 最大功率点以下工作的最大功率点追踪电路
图 4 用来自 C3 的电流 ICap 的轨迹线，代替图 3 所示输出电压轨迹线。VIN下降时，来自电容的电流为正—电容向电源提供其存储能量，之后负载获得该能量。一旦负载关闭，由于电池板电压降至 6.5V，并且电源关闭，C3 提供的电流变为负—电容通过电池板再充电，为下一个周期存储能量。电池板电压足够高的情况下，当电源开启时，来自 C3 的电流在负载开启以前出现短暂尖峰。启动期间，需要 C3 提供更多的输入电流。
图 4 90% 最大功率点以下工作的电路的大容量输入电容 (C3)
结论
本文论述了一款简单且低成本的太阳能电池板最大功率点追踪电路，其适用于脉冲负载系统，例如：通过 RF 发射器发送数据的遥测系统。另外，我们还可以对这种拓扑结构进行相应配置，用于任何太阳能电池板和脉冲负载系统。
