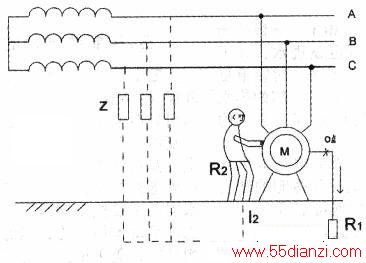

如下图所示，假设O点断开，即没有接地保护，当用电器M外壳和火线相碰时，接地电流IE经人体、大地和阻抗Z构成回路。Z可看作线路对地电分部电容的容抗和对地电阻的并联值，以容抗为主。当电网对地绝缘良好时，Z非常大，IE很小，不足以对人体构成伤害；但当电网对地绝缘遇到破坏时，Z降低、IE增大，就可能危及人的生命安全。有了接地保护后，IE流过接地装置和人体两条支路，由于人体电阻R2、再加上人体同大地和用电器外壳的接触电阻比接地装置的电阻Rl大得多，故IE不会危及人的安全。
