l．基站地网接地电阻的要求
通常，防雷接地电阻应≤lOn．实际上有弱电设备的感应防雷接地电阻都要求4Ω或1Ω（基站工作接地，机房总配线架测量）的接地电阻值。规范所要求的接地电阻，只是接地电阻的最大许可值，而实际地网的接地电阻应该是：即前述的10Ω、4Ω或1Ω．按着季节因数(ω)，根据地区和工程性质取值．常用值为1.45。因此，换算对应前述的10Ω、4Ω、1Ω，接地电阻实际应是6.9Ω、2,75Ω、0.65Ω,考虑到各种环境因素，基站防雷接地电阻一般按≤4Ω为准。按此电阻施工的地网，才是合乎规范要求的。在土壤电阻率最高时（常为冬季）也能满足设计要求。
2．基站地网接地体的结构设计与施工
基站的工作接地、天线铁塔的防雷接地及电力变压器的工作接地，三者应按设计要求建成一个联合接地网。一般多采用环路互联联合地网或环路辐射联合接地网。
(1)联合接地网结构的设计与施工
在接地网设计时．接地网的等效面积与垂直深度是影响接地电阻的因素之一。在常规地网的设计上。一般情况接地网的内部网格的垂直接地体间距是垂直接地体长度的2倍，距离过近，垂直接地体之间的相互淄流将产生互相屏蔽作用，直接影响地网对雷电流的淄放能力。实测显示，单位面积内的垂直接地体数量与接地电阻成反比，垂直接地体数量增加，接地电阻反而升高。因此，垂直接地体数量不易过多。
1)铁塔除由现已形成的四个角相互连通作为接地体外．还应在塔下地平面上补作“井”字形地网（水平与垂直接地体同时设置，以下同），且在离塔基1m左右范围内，再形成一个环型地网。基站的工作接地、天线铁塔的防雷接地及电力变压器的工作接地三者之间按5m做一次相互连接，外环四周根据现场条件，布放2-4个角的辐射接地体4mmx40mm镶锌扁钢f扁钢以下同），辐射长度一般在20m以内。该接地体也应打入垂直接地体或一角多根辐射。
2)机房四周设环型接地体，最后应将铁塔地网、机房地网和变压器接地体三者就近在地下连通．其相互连接点至少在不同两处就近连接。
3)为了更好地预防铁塔遭雷击时对机房设备感应电势的影响，凡设在铁塔近旁的机房建筑物屋顶应设避雷带，机房屋顶按3m-5m见方设贴屋顶面防护网络，该网与避雷带一一连通。
4)机房四角设雷电流引下线，且与机房四周地网就近连接。
5)天线设在房顶铁塔的避雷针应与引下线和闭合环路接地体相连。
(2)环路互联联合地网的结构

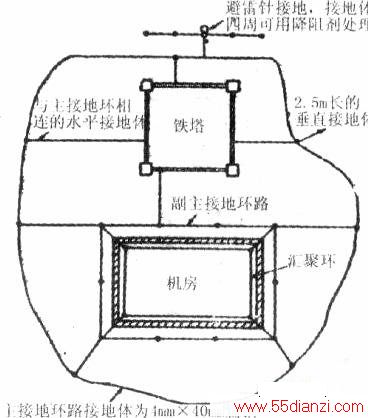

环路互联联合接地网如下图所示。它是用作公共接地并使地网的接地电阻降低的一种方法。这种方法有利于均衡基站地电位，增加雷电流的泄流能力。该联合接地由3个环路互联组成，第一个环路为主接地环路。它由基站场地边缘外围一圈的水平和垂直接地体组成：第二个环路为副主接地环路，由基站机房外1m左右地下的水平和垂直接地体组成：第三个环路是将铁塔四脚用扁钢相连而成的。主接地环路利用4mmx40mm扁钢，将水平接地体为主和垂直接地体（2.5m）为辅的环路组成主接地环路，环路外型由站址所处的地理环境决定。
(3)环路辐射联合接地网的结构

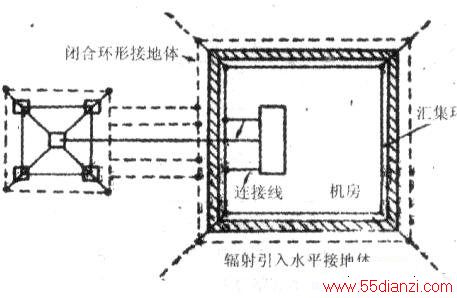

环路辐射型联合接地如下图所示。在高土壤电阻率地区，由于垂直接地体不易打入或需增加接地时．为了减小基站的接地电阻，均衡电位．采用这种接地较为合适，辐射引入水平接地体为4mmx40mm扁钢，长度根据地质情况和大地土壤电阻率计算确定，长度一般在lOm_lOOm。当场地受限时也可舌型辐射。另外，辐射引入接地体周围要用L降阻剂围裹埋在四周。
