由于现实生活中的负载大多数是冲击性负载，例如炽灯泡，在冷态时的电阻要比点亮时低很多，像电脑，电视机等整流性负载，由于输入的交流电经过整流后要用一个比较大的电容滤波，因而冲击电流比较大。还有冰箱等电机感性负载，电机从静止到正常转动也需要用电力产生比较大的转矩因而起动电流也比较大。
如果我们的逆变器只能设定一个能长期工作的额定输出功率的话，在起动功率大于这个额定输出功率的负载就不能起动了，这就需要按照起动功率来配备逆变器了，这显然是一种浪费。实际中，我们在设计过流短路保护电路时我们会设计两个保护点，额定功率和峰值功率。一般峰值功率设定为额定功率2-3倍。时间上额定功率是长时间工作不会保护的，峰值功率一般只维持到几秒就保护了。下面进行举例说明：

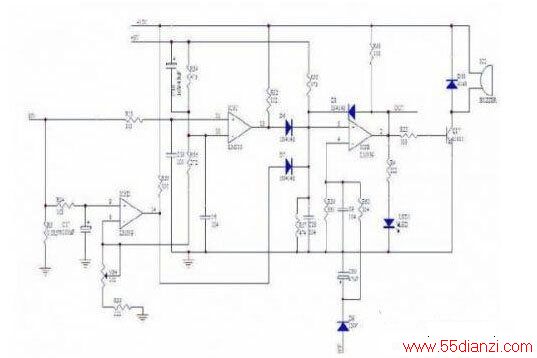

图1
如图1所示，R5为全桥高压逆变MOS管源极的高压电流取样电阻，可以这么理解，高压电流的大小基本上决定了输出功率的大小，所以用R5检测高压电流的大小。图1中LM339的两个比较器单元我们分别用来做过流和短路检测。
先看由IC3D及其外围元件组成的过流保护电路，IC3D的8脚设定一个基准电压，由R33、VR4、R56、R54分压决定其值U8=5* （R33+VR4）/（ R33+VR4 +R56+R54）。当R5上的电压经过R24，C17延时后超过8脚电压14脚输出高电平通过D7隔离到IC3B的5脚。4脚兼做电池欠压保护，正常时 5脚电压低于4脚，过流后5脚电压高于4脚，2脚输出高电平控制后级的高压MOS关断，当然也可以控制前级的MOS一起关断。D8的作用是过流短路或电池欠压后正反馈锁定2脚为高电平。
再看IC3C组成的短路保护电路，原理和过流保护差不多，只是延时的时间比较短，C19的容量很小，加上LM339的速度很快，可以实现短路保护在几个微秒内关断，有效地保护了高压MOS管的安全。顺便说的一点是短路保护点要根据MOS管的ID，安全区域和回路杂散电阻等参数设计。一般来说电流在ID以内，动作时间在30微秒以内是比较安全的。
IGBT的驱动和短路保护
IGBT作为一种新型的功率器件，具有电压和电流容量高等优点，开关速度远高于双极型晶体管而略低于MOS管，因而广泛地应用在各种电源领域里，在中大功率逆变器中也得到广泛应用。
IGBT缺点，一是集电极电流有一个较长时间的拖尾——关断时间比较长，所以关断时一般需要加入负的电压加速关断；二是抗DI/DT的能力比较差，如果像保护MOS管一样在很大的短路电流的时候快速关断MOS管极可能在集电极引起很高的DI/DT，使UCE由于引脚和回路杂散电感的影响感应出很高的电压而损坏。
IGBT的短路保护一般是检测CE极的饱和压降实现，当集电极电流很大或短路时，IGBT退出饱和区，进入放大区。上面说过这时我们不能直接快速关断 IGBT，我们可以降低栅极电压来减小集电极的电流以延长保护时间的耐量和减小集电极的DI/DT.如果不采取降低栅极电压来减小集电极的电流这个措施的话一般2V以下饱和压降的IGBT的短路耐量只有5μS；3V饱和压降的IGBT的短路耐量大约10-15μS，4-5 V饱和压降的IGBT的短路耐量大约是30μS.
还有一点，降栅压的时间不能过快，一般要控制在2μS左右，也就是说为了使集电极电流从很大的短路电流降到过载保护的1.2-1.5倍一般要控制在2μS 左右，不能过快，在过载保护的延时之内如果短路消失的话是可以自动恢复的，如果依然维持在超过过载保护电流的话由过载保护电路关断IGBT.
所以IGBT的短路保护一般是配合过载保护的，下面是一个TLP250增加慢降栅压的驱动和短路保护的应用电路图：
