图2

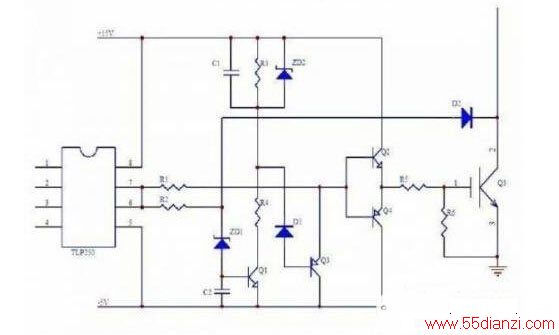

图2中电路正常工作时，ZD1的负端的电位因D2的导通而使ZD1不足以导通，Q1，截止；D1的负端为高电平所以Q3也截止。C1未充电，两端的电位为 0.IGBTQ3短路后退出饱和状态，集电极电位迅速上升，D2由导通转向截止。当驱动信号为高电平时，ZD1被击穿，C2能够使Q1的开通有一小段的延时，使得Q3导通时可以有一小段的下降时间，避免了正常工作时保护电路的误保护。ZD1被击穿后Q1由于C2的存在经过一段很短的时间后延时导通，C1开始通过R4，Q1充电，D1的负端电位开始下降，当D1的负端电位开始下降到D1与Q3be结的压降之和时Q3开始导通，Q2、Q4基极电位开始下降，Q3的栅极电压也开始下降。当C1充电到ZD2的击穿电压时ZD2被击穿，C1停止充电，降栅压的过程也结束，栅极电压被钳位在一个固定的电平上。 Q3的集电极电流也被降低到一个固定的水平上。
