该电源适配器型号为STC-A2012，输出电压为+5V，是以U1(P1040AP06)为核心构成的开关电源电路。Ul是一种新型单片双列8脚集成块，⑥脚为空脚，内部集成了高压功率管、高频自激振荡器以及多种完善保护电路。

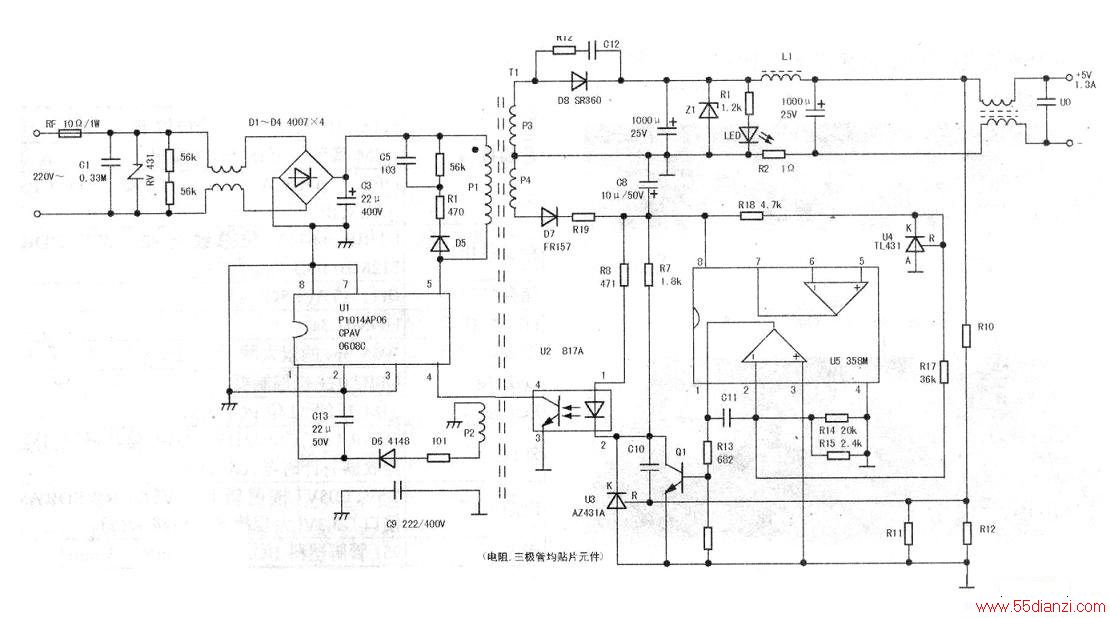

此电源适配器的电路下图所示，220V市电经RF(l0Ω/1W)保险电阻限流，线路滤波器滤除杂波干扰，二极管D1～D4整流、C3（22μF/400V）滤波获得+300V直流电压，经脉冲变压器Tl的Pl绕组加到电源集成块Ul的⑤脚，内部电路启动振荡工作，变压器次级P2绕组脉冲由D6、C13整流滤波成+6V电压输入Ul①脚，为内电路提供稳定的工作电压。P4绕组脉冲由D7、C8整流滤波取得+25V电压，为双运算放大器U5(358M)⑧脚提供工作电源。次级P3绕组脉冲由快恢复二极管D8(SR360)整流，l000μF/25V电解电容滤波，取得+5V电压经Rl0、Rll/R12分压作为取样电压给U3①脚(R端)，与稳压器内2.5V基准电压进行比较，然后由③脚（K端，A端②脚接地）输出误差电压，再通过光耦U2导通程度的变化，从而改变电源块U1④脚控制端电流，使脉冲占空比发生变化，进而调整U0输出电压稳定保持不变。电阻R2在电路中是一个双重元件，一方面对输出电流取样，作为过流保护；另一方面在充电时对充电电流取样，适时控制充电电流防止过充电。U5(358M)为双运算放大器，在电路中作为过流保护和充电过程控制。
故障实例：插电后，电源指示灯不亮，无电源输出。
经查RF熔断，压敏电阻击穿。换用新元件后，确认无短路现象，通电输出电压恢复正常。
电源块损坏后，可用TNY266P、TNY267直接代换。
