1.行变的输出波形

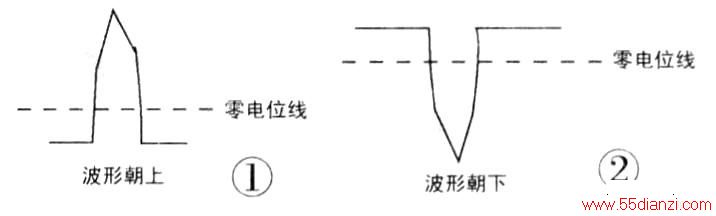

如果用示波器观察行输出变压器引脚的波形（注意：先要记住示波器零电位线的位置），会测到如图1所示的正极性行脉冲，也会测到如图2所示的负极性行脉冲。不管是正极还是负极行脉冲，零电位线两边形状不同，且幅度相差很大。也就是说，行脉冲电压是一种两个半周电压完全不同的交流电。

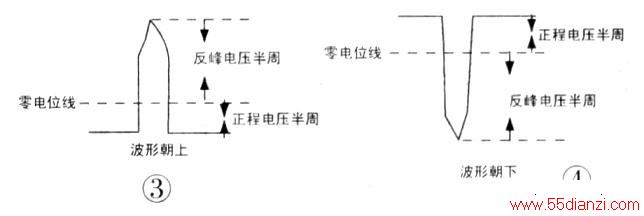

其中一个半周是反峰电压，另一个半周是正程电压，反峰电压比正程电压高数倍。如果是正极性行脉冲（波形朝上），则反峰电压在零电位上边，正程电压在零电位线下边，如图3所示。如果是负极性行脉冲波形朝下，则反峰电压在零电位线下边，正程电压在零电位线上边，如图4所示。
2.行脉冲电压的整流方式
众所周知，50Hz交流市电是正弦波，两个半周电压波形的形状、幅度完全相同，所以对于50Hz交流市电的半波整流，不必考虑用哪个半周电压。而行脉冲电压的半波整流就不同了。
行脉冲电压的半波整流，按照所整流的半周电压区分，有两种。

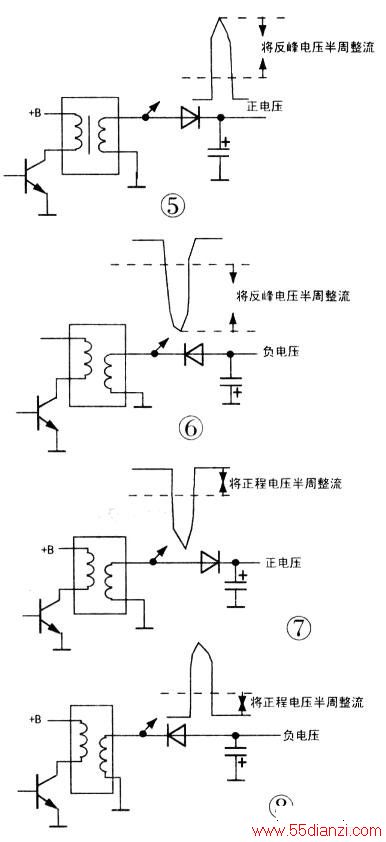

第一种：将反峰半周电压进行整流。整流所得的直流电压较高，但带负载能力差。这种电压适合给电压较高、电流较小的负载供电。（1）用正极性行脉冲正向整流，如图5所示（视放电压、行过压保护电压就是这种电压）；（2）用负极性行脉冲反向整流，如图6所示（目前尚未发现彩电用此种电压）。
第二种：将正程半周电压进行整流。整流所得的直流电压较低，但带负载能力很强，这种电压适合给电压较低，电流较大的负载供电。
（1）用负极性波行脉冲正向整流，如图7所示（场输出集成电路TDA4863的+13V供电就是这种电压）：（2）用正极性行脉冲反向整流，如图8所示（场输出集成电路TDA4863的-13V供电就是这种电压）。可见，将反峰半周电压进行整流和将正程半周电压进行整流各有两种方式，即行脉冲电压的半波整流有四种方式。具体选择哪种方式，要根据负载所需电压的高低、电流的大小，以及电压的正负而定。

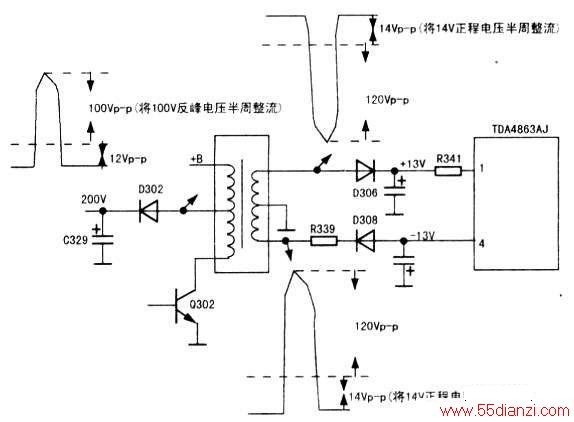

下图是创维21NK9000A型彩电行输出变压器有关引脚的实测波形，是在行频为15625Hz，行逆程时间约12μs条件下测得。行频为15625Hz，逆程时间约12μs时，每1Vp-p正程电压整流所得直流电压约为1V，每1Vp-p反峰电压整流所得直流电压约0.7V～0.9V（两种电压1Vp-p整流出直流电压大小受逆程时间影响绞大）。有人要问，下图中视放电压是将100Vp-p左右的反峰电压进行整流，整流所得直流电压最高也就90V左右，可为什么视放电压却为200V呢？实际上，200V左右的视放电压是90V左右的直流电压（11OV左右）叠加后构成的。说明：1.正向整流是指整流所得直流电压是正电压。同理，反向整流是指整流所得直流电压是负电压。2.反峰电压是逆程反峰电压的简称。经验：行频为15625Hz的彩电，行输出变压器上，每匝电压为：正程电压约1Vp-p，反峰电压约8Vp-p。每匝电压整流后所得的直流电压（二极管的电压降及线圈内阻忽略不计）如下：将正程电压进行整流约1V左右；将反峰电压进行整流约得6.5V左右。注意：因+B（如调高或调低几伏）、逆程时间（增加或减少几微秒）的影响，上述数据仅供参考。所以，当行输出变压器内的部分绕组开路（如引脚开焊），完全可以在行输出变压器的磁芯上绕若干匝，使行变重获新生。绕制时，应事先根据负载确定要用正程电压还是用反峰电压进行整；充，然后确定匝数，最后确定行脉冲的方向，这样才可接入电路，如绕得的电压值略有差异，可增减1匝线圈。
