当一个相对高的电压轨(12V)必须降至相对低的电平(3.3V、1.8V)时，传统上采用的转换器是一个驱动外部MOSFET的DC/DC开关控制器。在很多应用中，用单片稳压器取代典型的控制器MOSFET二极管组合式电路则可节省占用空间、设计时间和成本。问题是，就很多单片降压型转换器而言，12V电压轨太高，这类转换器通常不能在输入高于6V的情况下使用。此外，开关损耗使得实际上无法在高于约1MHz时工作，从而排除了使用最小电感器这种可能性，因此单片稳压器在尺寸上的一些优势发挥不了作用。
LTC3601和LTC3604是高性能单片同步降压型稳压器，分别能提供高达1.5A和2.5A的电流。这两款器件在3.6V至15V的宽输入电压范围内工作，这样的范围涵盖了手持式设备、PC以及汽车中使用的电池化学组成。它们独特的恒定频率 / 受控接通时间架构提供 20ns的最短接通时间，非常适用于需要高开关频率和快速瞬态响应，同时能保持高效率的高降压比应用。
需要最少组件的默认配置
为了减少外部组件数目、降低成本并节省设计时间，开关频率和环路补偿可以用简单的引脚设置。图1显示了一个典型应用。为了能以2MHz频率工作，振荡器频率设定引脚(RT)连接到内部3.3V稳压器输出引脚(INTVCC)。当补偿引脚(ITH)连接到INTVCC时，运用默认补偿，从而产生一个干净的负载瞬态响应(图 2)。

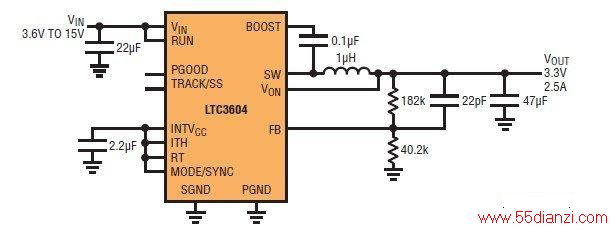

图 1 从宽输入范围到3.3V/2.5A的应用

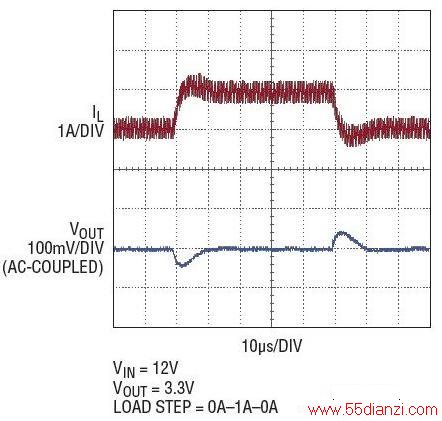

图2 图1电路的快速瞬态响应
工作频率在800kHz~4MHz范围内，可用一个RT到地之间的外部电阻器编程。就开关噪声敏感应用而言，LTC3601和LTC3604可在相同的频率范围内从外部同步，而不管RT的状态如何。无需外部PLL组件实现同步。
有些应用在工作时要求移动开关频率，通常是为了避开相邻无线接收器的干扰。图3显示了甚至当MODE/SYNC引脚引入的同步频率迅速变化时，输出电压的偏离也是很小。

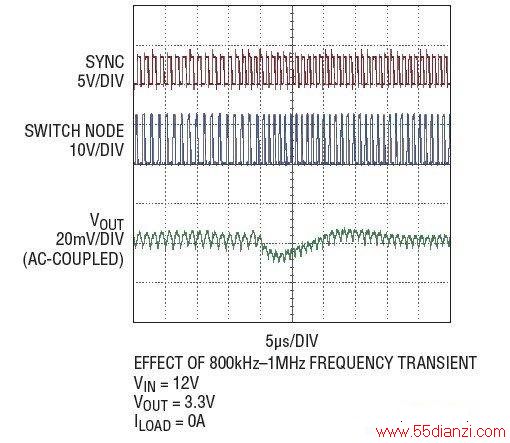

图 3 同步开关频率可以随时移动，而且VOUT的变化很小
这两款IC都能以可选的突发模式(Burst Mode)工作，以在小负载电流时实现卓越的效率(图4)，又或者可采用强制连续模式，该模式舍弃轻负载效率，以换取最小输出纹波和恒定频率工作。即使这样，以突发模式工作时的纹波一般也仅为20mV.

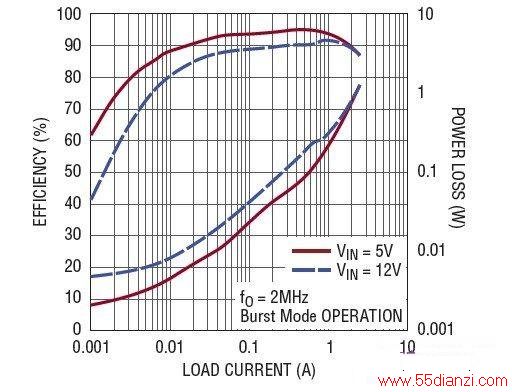

图4 突发模式工作在轻负载时产生高效率，而低R DS(ON)开关在最大负载时保持高效率
内置的内部400us软启动定时器防止启动时VIN中出现电流浪涌。通过让TRACK引脚斜坡上升，或在TRACK引脚到地之间连接一个电容器(tSS = 430000 x CTRACK/SS)，可以实现较长的软启动时间。开漏PGOOD引脚监视输出，如果输出电压偏离稳定点±8%,该引脚就拉低。额外的VIN 过压和短路保护有助于形成一个全面坚固的IC.
高频、低占空比--没问题
很多微处理器都需要1.x的低电压轨，但是它们也用于需要高开关频率的应用中，这类应用以高开关频率保持采用外型很小的无源组件、并使关键频段避开RF干扰。问题是，要实现高降压比和高开关频率这不可思议的组合可能是难以捉摸的，因为需要这么短的最短接通时间。图5显示LTC3604用在一个4MHz、12V~1.8V应用中的原理图。这个应用要求的38ns接通时间远大于LTC3604的20ns 最短接通时间。

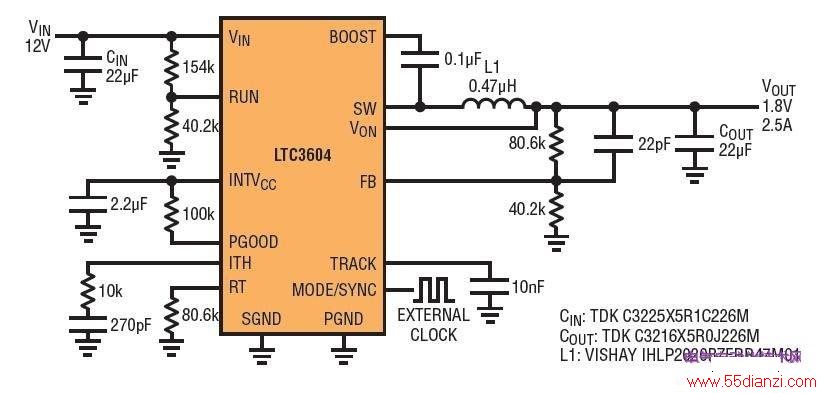

图5 LTC3604可在高频(4MHz)和低占空比情况下工作
从而提供紧凑的占板面积并允许高降压比
图5的设计利用了LTC3604的几个特点。通常最低输入电压为3.6V,但是在这里，通过在VIN到RUN引脚之间增加一个电阻分压器，欠压闭锁提高到6V.通过在TRACK引脚到地之间增加10nF电容，软启动时间提高到4.3ms.开关频率同步至一个外部提供的4MHz 频率。如果这个外部源出故障，那么内部振荡器(也设定为4MHz)将接管，最后，环路补偿是从外部实现的。
结论
LTC3601和LTC3604是新一代单片DC/DC转换器系列的成员，能应对相对高的输入电压和较低的占空比。这些器件紧凑的尺寸、高性能和需要很小外部组件的设计，使它们非常适用于紧凑型应用，如汽车电池供电型应用。这两款IC都采用紧凑和耐热增强型3mm x 3mm QFN和MSOP封装。
