UPS不间断电源故障及实例解决办法

UPS不间断电源故障及实例解决办法

点击数:7705 次   录入时间:03-04 12:01:58   整理:http://www.55dianzi.com   不间断电源-逆变器技术

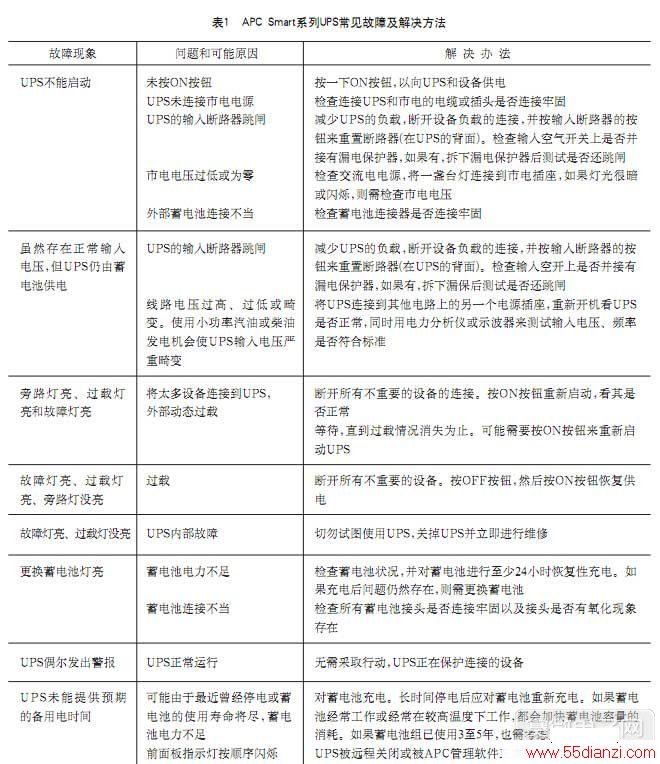

    (2) APCSmart系列UPSAPCSmart系列UPS常见故障及解决方法见表1。



APCSmart系列UPSAPCSmart系列UPS常见故障及解决方法



    3FUDEN-1kVAUPS

    故障现象1:一台FUDEN(双变换式1kVAUPS)交流无输出。

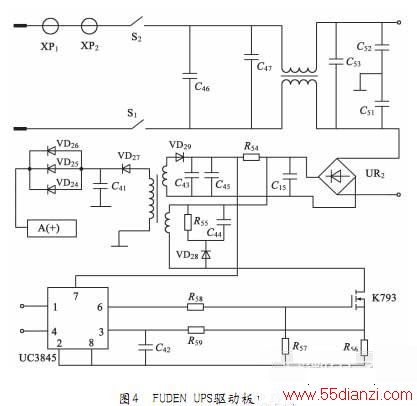

    故障分析:检查其驱动电路板上无68V工作电压(见图4),外加交流电时,保护继电器S1和S2动作,驱动板无电。当用直流电源代替外加充电板接于驱动板时(处于直流工作状态时),UPS能工作,这说明驱动板上的主电源(驱动板上主电源用于给驱动板上其他部分供电,外接充电板与驱动板上主电源并联,以便向外接蓄电池提供大的充电电流)没工作。用万用表检查大功率器件,发现电源开关管K793损坏,更换后故障没有排除,按实物检查发现这部分电路是独立的。驱动电路的工作原理是:UR2为整流桥,C15为滤波电容,电源通过启动电阻R54加于UC3845的7脚,当UC3845启动后,正常工作电源由反馈绕组及VD29、C43、C45构成。UC3845为专用PWM脉冲产生集成电路,它的6脚输出PWM信号,加于K793的栅极,R58、






    为过流检测电阻,当K793工作电流过大时,由于R58上电压高于规定值,UC3845关闭其6脚的驱动信号,K793停振。由图4可以看出,K793击穿,R58必损坏,检查R59,R59也已损坏,更换R58、R59后故障依旧不能排除。切断驱动板主电源交流输入部分与其他交流输入部分的联系,单独给整流桥UR2加电检查驱动板主电源部分,测量C15两端有310V电压,而K793没有工作,查其栅极信号通路,发现R56、R57均损坏,更换R56、R57后还是不能工作,向前检查PWM驱动集成电路UC3845的7脚与8脚之间短路,换上新UC3845后,UPS恢复正常。故障现象2:UPS主开关置OFF位置时,接入市电,逆变指示灯亮,蜂鸣器不能鸣叫,同时机内还伴有“哒哒”的声音,将UPS主开关置于ON位置时,一切工作正常,但关主开关时不能够切断电源。故障分析:打开机壳,可以看到UPS主开关主要控制直流和交流的输入。根据故障现象分析,判断是控制交流部分的开关失灵,始终成常闭(短路)状态。断开市电,关掉主机开关,将机内蓄电池组在左端接线上的熔断器和连接线分别取下、焊开,然后再焊下主开关的四根接线(注意记住接线位置)。拆开主开关,发现其中一个开关触点焊接在了一起,可能是由于瞬间负载太大的缘故而形成点焊。分离主开关点焊了的触点,并清除触点上的黑碳,重新接好后,故障消除。如拆下开关已不能使用,可以购买一同型号开关更换。
