不对称半桥软开关高频输出逆变器研究

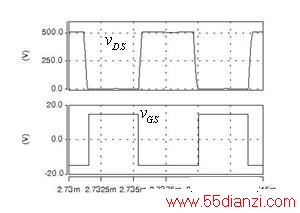

图10的驱动电压波形vGS和vDS波形

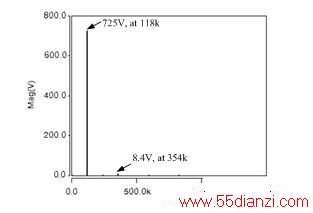

图11 输出电压THD分布图

    6 结论

    本文研究了不对称半桥软开关高频输出逆变器，详细分析了不对称半桥逆变器的工作原理，软开关实现条件和谐振滤波器的设计。实验表明，此方案能够输出THD小于3%的高频交流正弦波，在典型负载为阻性时，从空载到满载范围内实现零电压开关，效率高，适用于小中功率高频交流电输出场合。

    参考文献：

    [1]肖岚，叶亦青，一种新的高频输出零电压开关逆变器[J]，南京航空航天大学学报，2005,37(3):354-359

    [2] Wennan Guo, Praveen K.Jian. A low Frequency AC to high frequency AC inverter with Build-In power factor Correction and SOFt-switching[J]. IEEE TRANS. Power EleCTRonICs, Vol.19,March 2004 Page(s):430-442

    [3] Zhang J M, Xie X G, Qian Zhaoming, et al, A 30V/1MHz AC/AC converter for high frequency AC distributed power system applications[A]. APEC '03. Eighteenth Annual IEEE[C], Feb. 2003 Page(s):795-798

    [4] 林渭勋，现代电力电子电路，浙江大学出版社，2004年3月.
