为了达到不间断供电的目的，还可以从设备装置上采取措施。如图3，联合装置UPS是双机并联，DCS所用24 V直流电源也是多电源互备方式，这两个环节的供电都是非常可靠的，但两部分的结合点处却是单回路，是一瓶颈点，故障机率比较大，影响装置正常生产。

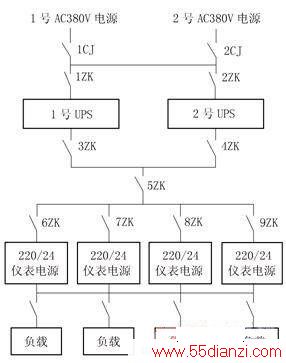

图 3 现在运行电路
如果改为图4所示的供电方式，整个供电途径都是双回路，很明显，供电可靠性大大提高。
图4 修改后的电路
另外，上海石化、金陵石化等公司采取的“UPS风险承担”模式也是一种提高安全供电的措施。其实质就是减少单台UPS的供电范围，用多台UPS分别承担供电任务，在故障机率相等的情况下，某一台UPS故障所导致的停电范围减小，不致引起整个装置全部瘫痪。
参考文献
（1） 王其英.不间断电源UPS剖析与应用 北京：科学出版社
（2） 郁百超.不间断电源领域的新突破第十四届全国电源技术年会论文集
