MAX4998/MAX14998高速无源 开关 可在笔记本 电脑 或台式PC之间切换DisplayPort?信号。MAX4998/MAX14998设计用于需要超高速率和最小输入电容的应用。
MAX4998具有三路双刀/双掷(DPDT)开关和一路单刀/双掷(SPDT)开关。两个DPDT开关用于高频切换、一个DPDT开关用于AUX、SPDT开关用于 HP D。两路 高频开关 通过SEL1选择,AUX/HPD通过SEL2选择。该器件非常适合两通道DisplayPort切换。
MAX14998具有六路双刀/双掷(DPDT)开关。四个DPDT开关用于高频切换、两个DPDT开关用于AUX和HPD。四个高频开关通过SEL1选择,AUX/HPD通过SEL2选择。该器件非常适合四通道DisplayPort切换。
MAX4998/MAX14998采用+ 3.3V (典型值)单 电源 供电。MAX4998采用带裸焊盘的3.5mm x 5.5mm、28引脚TQFN封装;MAX14998采用带裸焊盘的3.5mm x 9mm、42引脚TQFN封装。两款器件均工作在-40°C至+85°C扩展级温度范围。
关键特性
●3.3V单电源供电
●8.5GHz (典型值)带宽
●支持1.6/5.4Gbps DisplayPort信号
●能够处理DisplayPort v1.1 信号
●能够处理DisplayPort v1.2 信号
●极佳的回波损耗特性:2.7GHz下为-13dB
●独立的高频切换:AUX选择
●设计用于交流耦合 电路
●保持直通特性
●850uA (最大值)低电源电流
●微型封装
●带裸焊盘的3.5mm x 5.5mm、28引脚TQFN封装
●带裸焊盘的3.5mm x 9mm、42引脚TQFN封装
●引脚按信号流向排列,简化电路板布线
●所有I/O引脚均具有ESD保护:±4kV人体模式(HBM)

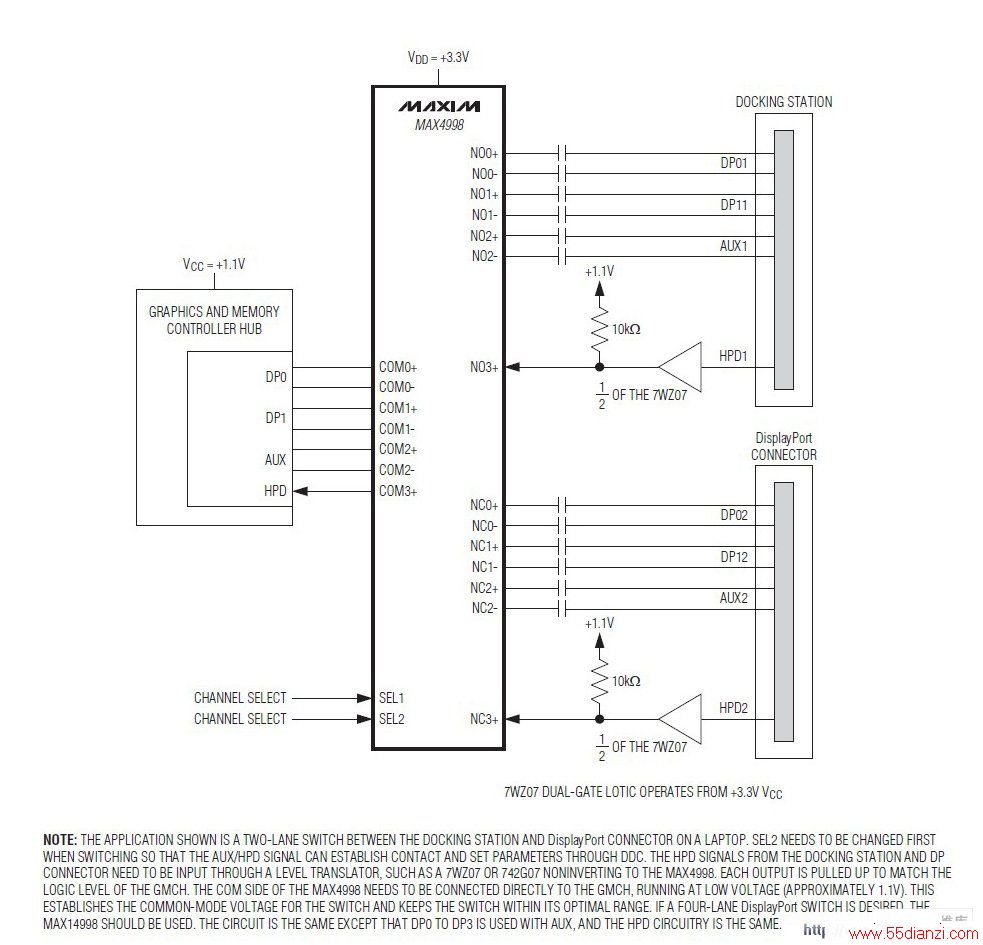

典型工作电路 :
