MAX14800–MAX14803可为超声成像和 打印机 应用提供16通道高压 开关 。该系列器件采用HVC MOS 工艺,提供16个高压低电荷注入SP ST 开关,由数字 接口 控制。数据移入内部16位移位寄存器,并通过带使能和清除输入的可编程锁存器保持数据。上电复位功能确保所有开关在上电时为打开状态。
MAX14800–MAX14803采用宽范围的高电压供电,包括:VPP/VNN = +100V/-100V、+200V/0V或+40V/-160V。数字接口工作于独立的+ 2.7V 至+5.5V VDD 电源 。数字输入DIN、CLK、低电平有效的LE以及CLR采用VDD电源电压供电。
MAX14801/MAX14803的每个切换端具有集成的35kΩ泄漏 电阻 ,用于对容性负载进行放电。MAX14802/MAX14803提供集成的钳位 二极管 ,用于 过压保护 ,防止正向电压过冲。
MAX14800–MAX14803采用48引脚 TQFP 封装,所有器件都工作于0°C至+70°C商业级温度范围。
关键特性
●集成的过压保护(MAX14802/MAX14803)
● 20MHz 串行接口(5V)
●HVCMOS工艺可提供高性能
●独立编程的高压 模拟开关
●极低的5uA (典型值)静态电流
●直流至20MHz低压模拟信号频率范围
●2.7V至5.5V逻辑电源电压
●低电荷注入、低电容RL开关
●在 5MHz (RL = 50Ω)下,关断隔离为-77dB (典型值)
●串行接口可实现菊链连接
●灵活的 高压电源 (VPP - VNN = 250V )

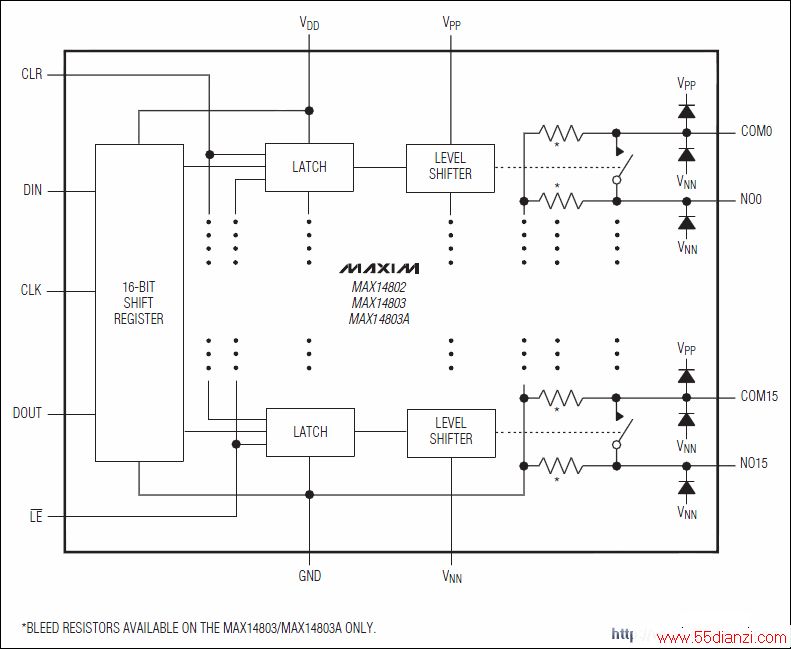

功能框图
应用
●打印机
●超声成像
