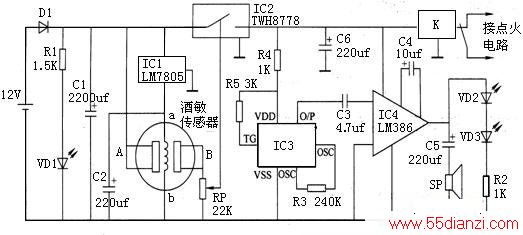

图中所示为防止酒后开车控制器原理图。能在驾驶员酗酒后开车时,自动切断汽车点火系统的工作电源,强制车辆熄火,同时连续发出“酒后别开车”的警示语。
该酒后驾车限制器电路由电源电路、酒敏检测控制电路、语音电路、音频放大输出电路和点火系统控制电路组成。
若驾驶员没有饮酒,酒敏传感器未检测到酒精气体时,A、B两端之间呈高阻状态,RP的中心抽头为低电平,使得TWH8778大功率电子开关集成电路IC2内部的电子开关处于关断状态,语音电路、音频放大输出电路和继电器K均不工作,K的常闭触头接通点火系统的工作电源,发动机可以正常起动。
若驾驶员酗酒后上车,则酒敏传感器检测到酒精气体后,其A、B两端之间的电阻值变小,使RP的中心抽头变为高电平,IC2内部的电子开关接通,IC3和1C4通电工作,IC3输出的语音电信号经IC4功率放大后,驱动BL发出"酒后别开车"的语音警示声,VD2和VD3闪烁发光;同时继电器K通电吸合,其常闭触头断开,点火系统的工作电源被切断,发动机无法起动或强制熄火。
