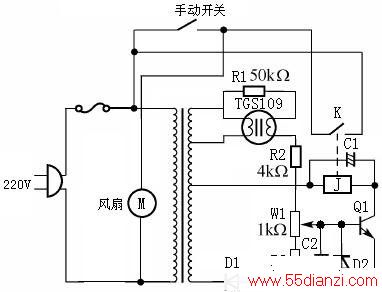

自动控制电路如下图所示。图中TGS109是SnO2半导体气敏传感器,由于SnO2是N型半导体气敏元件,当一氧化碳、碳氢化合物以及醇类等还原型气体吸附到该气敏元件上时,TGS109的电阻值迅速下降。
当室内空气受到有害的还原型气体污染时,随着污染气体浓度的增加,传感器TGS109的电阻值就会减少,一旦空气污染浓度达到某一数值,即图中W1设置的数值CH时,晶体管Q1基极电压上升,使得Q1导通,从而继电器J吸合,启动排气扇通风换气。
