用555时基集成电路制作的延时继电器

　　当在所制作的真空管音频功率放大器B电源电路中用晶体二极管作整流器件时，为防止真空管的阴极尚未充分预热之前，其板极上出现异常的直流高压，必须在B电源电路中使用延时继电器。

　　这里介绍一款用常见555时基集成电路制作的延时继电器。

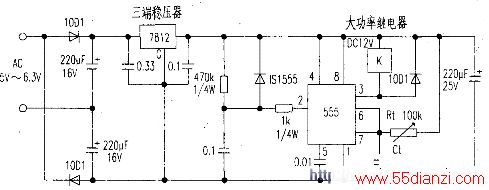

　　该电路具有制作简单、器件容易找、价格低廉的优点。附图是这款延时继电器的电路图。

　　电路由电源部分和定时驱动两部分组成。

　　考虑到真空管音频功率放大器的B电源电流一般都比较大，在数百毫安以上，体积小的DC6V驱动继电器，因触点组数少、触点电流容量也较小，往往无法满足大电流流通要求，所以选用了用直流12V驱动的大功率继电器，例如JRXB—l型（线圈电阻约为750Q）。于是555时基集成电路的电源电压也选为12V。

　　555时基集成电路在输出端为低电平时，允许流人输出端（第③脚）的电流可达200mA，完全能够满足驱动DCl2V继电器的需要，可以用555时基IC直接驱动继电器，不必外接电流放大电路。

　　电源部分用电源变压器灯丝绕组的5V或6.3V交流电源供电。整流电路采用倍压整流，经电容器滤波后用三端稳压器LM7812稳压成12V输出。如果真空管放大器有为直热式阴极提供电能的12V直流电源，则可将电源电路省掉，直接用12V直流灯丝电源为定时驱动电路供电。

　　延时时间t由RI和Ct决定，可以用t=1.1×Rt（Ω）×Ct（μF）（秒）来计算。在图中Ct固定为220μF，改变可变电阻Rt的阻值就可以随意改变延时时间。

　　电容器Ct最好选用漏电小、性能好的钽电容器。如果对延时精度要求不高也可以使用电解电容器。设定的延时时间应比真空管阴极所需的预热时间略长一些。

　　一般真空管放大器B电源常采用全波整流电路，此时继电器的接入点最好是选在整流二极管的前面（或后面），用两组接点控制电路的通断，不要接在直流输出端。因为前者流过每个继电器接点的电流要比后者小一半，造成接点因电流过大产生接点熔化的危险性也就会小一些。    .

　　另外如果所选用的继电器有四组接点的话，可两两并联使用，增加并联后接点的电流容量。
