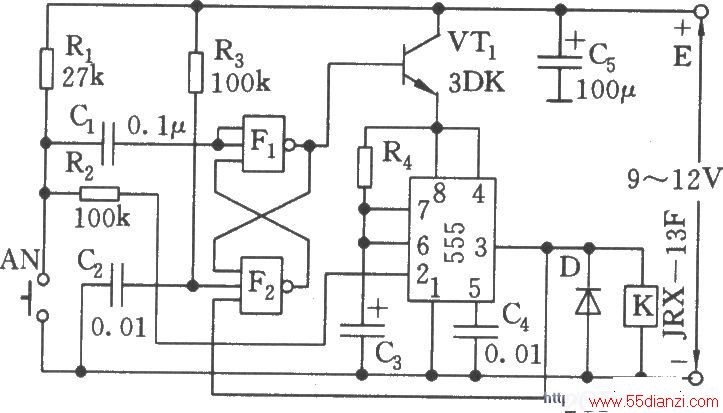

如图所示，本定时电路由于加装了由F1、F2和VT1组成的电子开关，可使555的静态电流降低至l～2μA。当电源刚接通时，由于C2上电压不能跃变，使F2门电路呈高电平，F1输出锁定在低电位，VT1截止，使整个电路的静态电流很小。当按下定时开关AN时，F1的输入端有一负极性脉冲出现，F1输出呈高电平，VT导通，555才有供电电压。同时，因有负极脉冲加至555的2脚，使555置位，K吸合，定时开始。定时时间td=1．1R4C3。定时长短可通过调节R4C3的时间常数来改变。
