采用HT12E和HT12F构成的电力载波多路遥控系统电路如下图示。发送端采用HT12E编码器，可由A1～A12端编出2的12次方(4096)种地址码。译码器采用HT12F。传输载体为工频电力线，可在一个变电站的区域内用电力线进行传送。

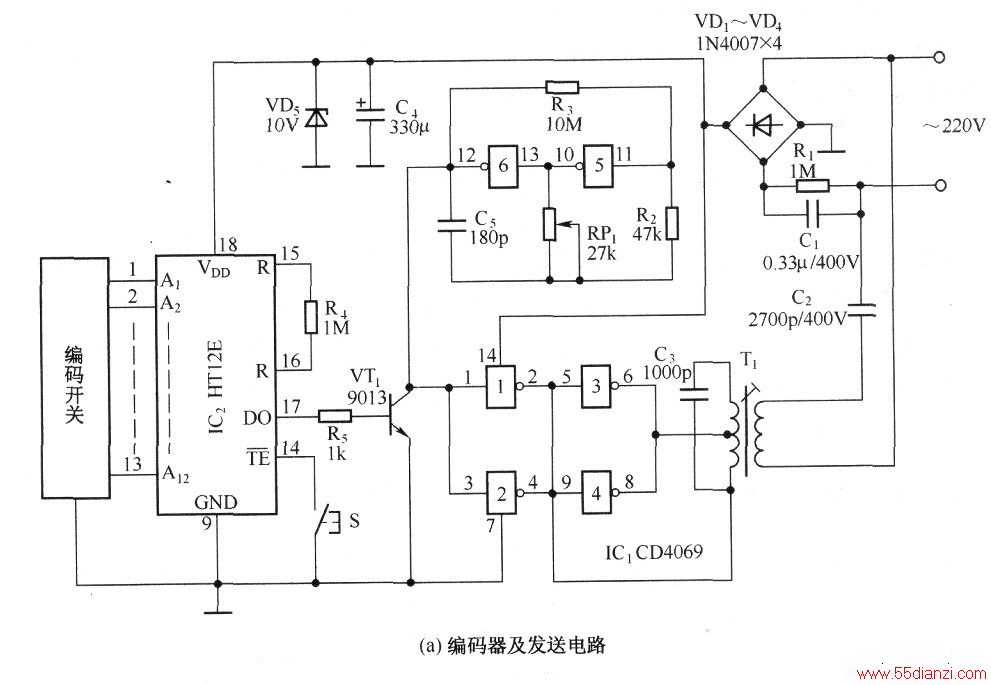

由HT12E和相关编码开关配合编出的编码脉冲由HT12E的⑥脚输出，并加至VT1的基极，控制由非门电路5、6和C5、RP1组成的200kHz载频振荡器的输出，实现编码信号的调制。然后，经非门1～4放大后，通过变压器T1加到50Hz电源上去，由电力线向外传输。
接在同一变电站范围内的各接收、译码电路[见图3-16(b)]均能收到由电力线传送来的载波信号，该信号经变压器T2隔离、非门1～3放大后，再经R3、R4、C5滤去200kHz载波后，加到由非门4、5组成的整形电路中进行整形。整形后的编码脉冲信号加至HT12F的⑩脚(DI端)，在HT12F内部进行数据分离、移位寄存、比较，若输入信号与译码电路设置的地址码状态相一致，则HT12F的(17)脚(VT端)输出高电平，驱动执行电路工作，达到按地址有选择性控制的目的。即使HT12E编码器的TE端跳变回高电平(S断开)，HT12F译码器的VT端仍可保持2s的高电平状态。
