利用DTMF编译码技术控制阻值变化

　　在电子电路中，电位器的使用非常普遍，许多电量的调整都是以调整电阻的方式进行的。利用DTMF(双音多频，简称双音频)编译码技术，通过键盘操作，遥控电阻网络使之产生16种阻值变化，可像电位器一样，用于自动控制系统、音响设备的音量调节及仪器仪表、医疗设、交流调压及电子玩具等领域。
　　
　　编码发射电路如下图。CIC9187是DTMF编码器，C1～C4为键盘列(COL)线，R1～R4为键盘行(ROW)线，外接4×4标准矩阵键盘。OSCI、OSCO外接3.58MHz晶体XT1，产生时钟信号供芯片使用。时钟电路平时是停振的，只有按键编码时才起振工作，使芯片功耗降至最低。在按键时，静音控制端MUTE输出由0变1，开关管VT1导通，无线发射电路得电向外发射遥控信号；同时，XMUTE端则由1变0，LED1正偏发光，作编码发送指示。编码信号产生的数据流，由TONE端串行输出。VT2等组成载波高频振荡器，C4、L2并联谐振频率就是载波频率，L3是耦合线圈，L4是天线加感线圈，调整R3的大小可改变发射功率。DTMF编码信号调制高频载波信号后，通过天线向空间发射。

　　

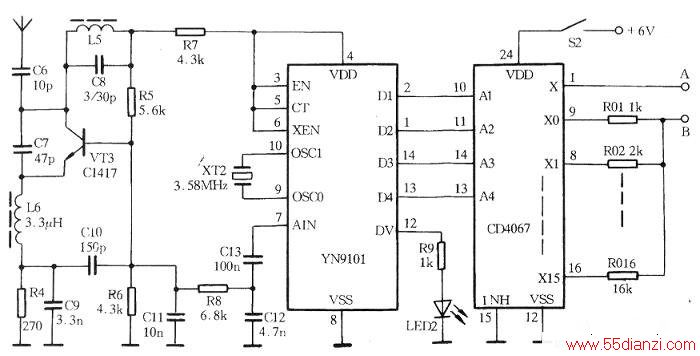

　　接收译码电路如下图。VT3等组成超再生检波电路，C8、L5并联谐振于发射载波频率上。解调出的DTMF信号经R8、C11、C12滤波后，送至译码器，R7是检波负载电阻。

　　
　　YN9101是DTMF译码器，晶体Xl2产生3.58MHz时钟信号供译码用。
　　
　　EN是译码输出控制端，GT是内部定时器启动控制端，XEN是时钟信号输出控制端，均为高电平有效。超再生检波电路解调出的DTMF信号由AIN端送入，根据按动的编码键，译码输出端D4～D1输出相应的4位二进制数据。用以构成DTMF信号的有低频组和高频组各4个音频信号，DTMF编码采用8中取2的方式，从低、高频组中各取一个音频信号复合而成（故称双音频），用来代表0～9十个数字及其它六个功能码，DTMF编译码关系如附表。YN9101的DV是译码有效输出端，D4～D1每输出一组二进制数据，DV端便输出一个正脉冲，使LED2闪亮一下，作为译码成功标志。CD4067是16选1模拟电子开关，其输入端A4～A1与YN9101的输出D4～Dl对应相连。
　　
　　R01-R016组成步长值为lkΩ的电阻网络，分别接电子开关的X0-X15端，当A4～Al按照0000～1111顺序变化时，公共端X依次与X0-X15端接通（详见附表），产生，16种阻值变化。R01～R016的阻值及步长值可根据具体需要选择。

　　
　　元件的选择及制作：CICC9187可用MK5C87、UM95087、TP5092等DIMF编码器代替。YN9101可用TC35304、M870、YN9102等DTMF译码器代替。VT2、VT3应选用β=40～80，特征频率fr≥800MHz的高频低噪管，如2SC1907、2SC3355、2SC2668、2SC1417等。
　　

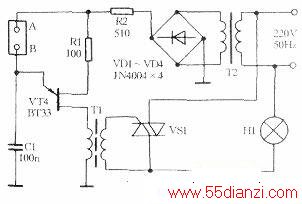

　　下图是无线遥控调光电路，电阻网络A、B点与上图的A、B点对应相连。VT4(BT33)、C1、RAB（电阻网络）等构成可控硅VS1的触发电路，当RAB阻值不同时，C1就有不同的充电电流，VS1有不同的导通角，灯泡H1就有不同的发光强度。可控硅触发电路的同步电源由T2降压、R2、VD1～VD4削波后，变为每隔1800过零一次的梯形波。若遥控接收电路使用此电源供电，应增加一只100μF左右的滤波电容和一只隔离二极管(IN4001等)。
