悦心牌无线电遥控调压开关电路工作原理

悦心牌无线电遥控调压开关电路工作原理

点击数:7605 次   录入时间:03-04 11:38:25   整理:http://www.55dianzi.com   无线遥控电路

  悦心牌无线电遥控调压开关,采用了常见的集成电路控制家用电器进行多挡位遥控调压,可用于控制电灯、电扇等家用电器的调光、调速。若控制灯泡的亮度,则连续按动发射器开关,其电灯的亮度分十挡变化。若再按发射器开关,即可重复上述调亮过程。

  该遥控调压开关的电路工作原理,介绍如下。

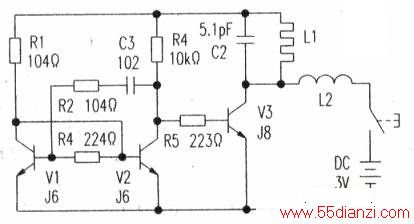

  1.发射器:电路见下图

  其电路共有两个振荡器,由V1、V2、R2、R4、C3等组成正反馈自激低频振荡电路,产生方波调制信号。V3、C1、C2、Ll等组成高频振荡电路(频率约为150MHz)产生射频信号;低频振荡电路输出的调制信号对V3产生的射频信号进行调制。调制后的载波射频信号通过L1(环形天线)向空中发射。发射器内电路均使用贴片元件,体积小巧,携带方便,DC为两只微型AG3钮扣电池供电。

发射器

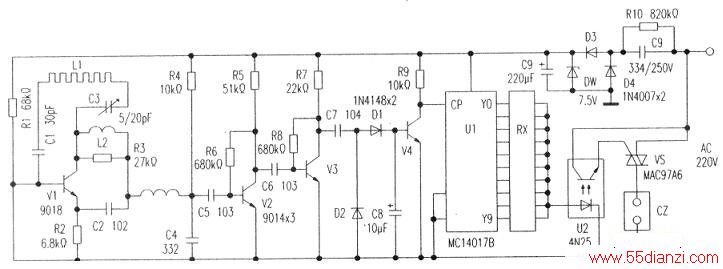

  2.接收电路,见下图

  由V1、L1、C1、C2等组成电容三点式振荡器超再生接收电路,这种电路实际是一种灵敏度很高的间歇振荡电路。

  L1电感属分布参数,直接印制在电路板上作天线,以避免振动引起参数变化。L2为高频扼流圈。V2、V3等组成低频信号放大电路,用于放大超再生电路产生的特有的噪声信号和接收由发射器发出的调制信号。D1、D2、V4等组成触发电路。U1(MC14017B)是一枚十进制计数器,咏冲分配器,当接收器收到由发射机发出的信号后,V4输出的触发信号送到Ul的CP输入端,Ul的输出端YO~Y9便依次输出高电平,此高电平按顺序经Rx(塑封排阻)降压后送到U2(光电耦合器4N25)输入端,其输出端将输出的控制信号的强弱也随着输入端信号而变化.所控制的双向可控硅vs的导通角也各异,与vs串联的cz插座上的家用电器的电源两端得到的电源电压也随之改变,从而达到调压功能。

  C9、VS较容易损坏,使用的家电功率应≤50W,否则将损坏vs。

接收电路
