感应式控制开关电路(四)

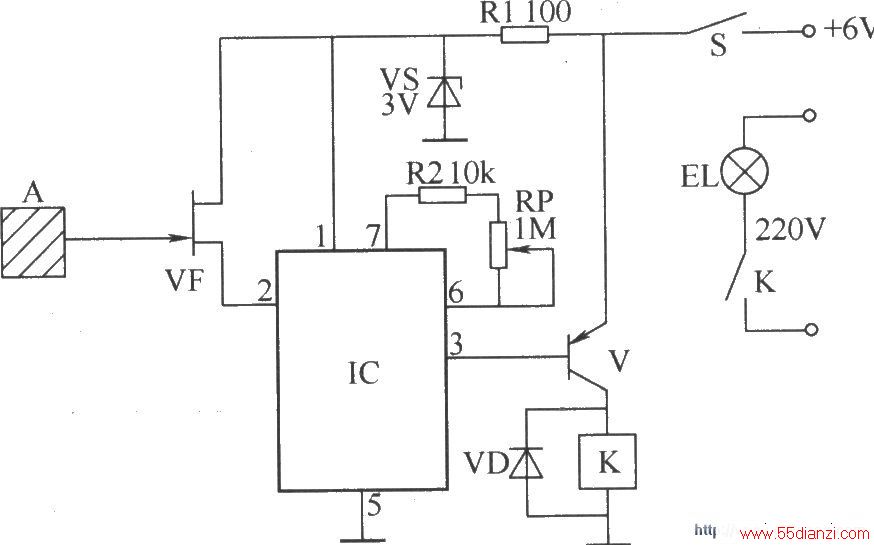

   本例介绍的感应式控制开关，可用于控制照明灯、自动门、还可用于防盗报警。 该感应式控制开关电路由感应式电极片A、稳压二极管vS、场效应晶体管vF、音乐集成电路IC、晶体管V、继电器K、二极管VD、电阻器R1、R2、电位器RP和电源开关S等组成，如图所示。

感应式控制开关电路 适当调节电位器RP的阻值，可改变IC的奏乐时间，从而改变照明灯的点亮时间。 元器件选择 R1和R2均选用1／4W碳膜电阻器。 RP选用小型实心电位器。 VD选用1N4001或1N4007型硅整流二极管。 VS选用1／2W、3V稳压二极管。 V选用3AX81锗PNP型低频小功率晶体管，要求其电流放大倍数大于或等于100。 VF选用3DJ6型结型场效应管，要求其饱和漏极电流小于1mA。 IC选用KD9300系列或CW9300系列音乐集成电路。 K选用6V的灵敏型直流继电器。 A可用金属片自制，其面积越大，电路的灵敏度越高。
