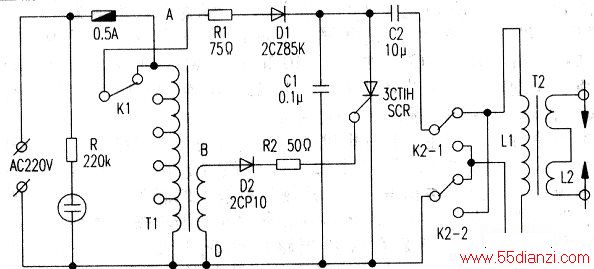

80-1电子开关式感应圈电路原理图如附图所示。图中SCR为可控硅元件，用来代替触点开关，电源使用220V的市电。图中T1为抽头式自耦变压器，K1为调压开关，通过它来调整控制输入到图中T2感应圈初级的电压，从而调整输出电压的高低。
通电时A对D为正的半周期里，选择变压器T1次级绕组的绕向使B点对D点为负’，这时电源通过限流电阻R1、整流二极管D1、换向开关K2、线圈L1对C2充电。由于SCR无正触发信号而处于关断状态。
由于电源电压是按正弦波变化的，经L1对C2充电的充电电流其变化是缓慢的。该电流在线圈Ll中引起的磁通变化也将是缓慢变化的，因此，此时未能在L2感应出高电压。
当电流变化至A对D为负的半周时，此时B对n为TF_D1截止.D2导通.SCR得列正触发而导通，这时充有高达300V的电容器C2，就通过SCR对L1放电。由于放电回路的时间常数很小，电容器充电电压高，因此瞬时放电电流很大，使T2产生极大的磁通变化，结果在L2中产生极高的感生电动势。由此可见，高压是由电容器C2的放电产生的。图中C1的作用是用来消除高压尖峰，保护可控硅的。
