学习PLC基本梯形图

1。启动、保持、停止电路
   x1    x2
|--||---|/|-----(y1)
|     |
|  y1 |
|--||-
|

2.三相异步电机正反转控制电路

|
|  x0         x2       x1        y1
|--||--------|/|------|/|-------|/|-------(y0)  正转
|         |
|  y0     |
|--||------
|
|  x1         x2       x0        y0
|--||--------|/|------|/|-------|/|-------(y1)  反转
|         |
|  y1     |
|--||------
|

3.闪烁电路

   x0    T1
|--||---|/|-----(To)k20
|
|  T0
|--||-----------(T1)k30
|         |
          |-----(y0)

4.延时接通/断开电路

   x0
|--||-----------------(T0)k90
|
|  y1         x0
|--||--------|/|------(T1)k30
|
|  t0         t1
|--||--------|/|------(y1)
|         |
|  y1     |
|--||------
|

5.  DF上升沿微分,DFI下降沿微分

概述
DF：当检测到输入触发信号的上升沿时，仅将触点闭合一个扫描周期。
DFI：当检测到输入触发信号的下降沿时，仅将触点闭合一个扫描周期。

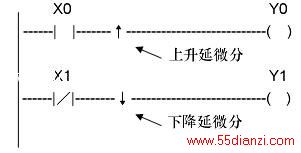

程序示例

示例说明
  在检测到 X0的上升沿（OFF→ON）时，Y0仅为 ON一个扫描周期。
  在检测到 X1的下降沿（ON→OFF）时，Y1仅为 ON一个扫描周期。

描述
  当触发信号状态从 OFF 状态到 ON状态变化时，DF 指令才执行并且输出仅接通一个扫描周期。
  当触发信号状态从 ON状态到 OFF 状态变化时，DFI 指令才执行并且输出仅接通一个扫描周期。
  若执行条件最初即为闭合，则 PLC接通电源，则不会产生输出。
编程时的注意事项
  DF 和 DFI 指令的使用次数有限制，CX1-16R使用这两个指令的次数之和最多为 128 次。

6。微分指令的应用示例
如果采用微分指令编程，可以使程序调试更加简单。

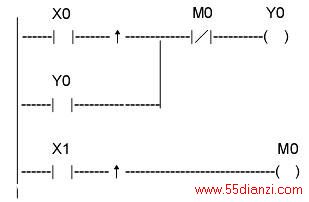

自保持回路应用示例
使用微分指令可以保持输入信号。

7。交替回路应用示例
使用微分指令也可以构成一个交替变化回路，实现利用同一个输入信号切换进行保持或释放。
