如何用PLC来控制灯光的闪烁频率

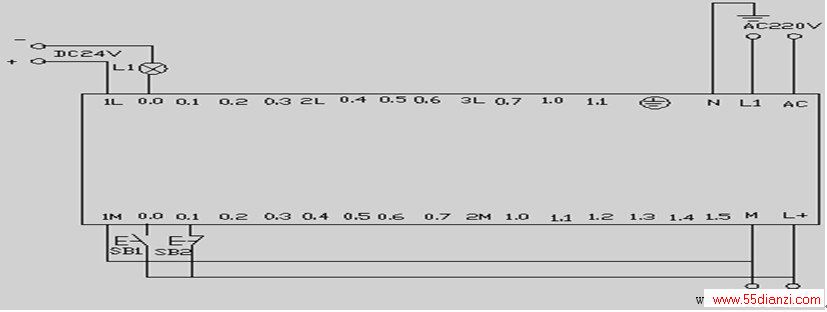

程序设计要求：对定时器的使用，如何来控制灯光的闪烁频率。同时延伸到对电铃和蜂鸣器的控制。当按下启动按钮后，要求在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪发光。接线图如下所示：

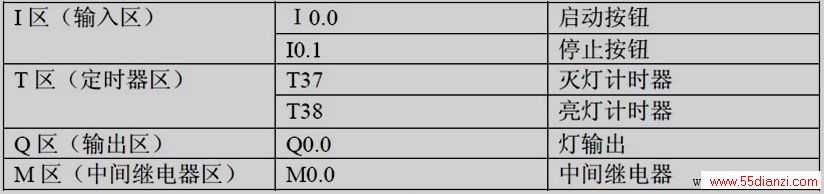

程序设计首先对根据要求对PLC内部的软元件进行分配。分配参考如下：

Ｉ0.0 启动按钮
I0.1 停止按钮
T区（定时器区）
T37 灭灯计时器
T38 亮灯计时器
Q区（输出区）
Q0.0 灯输出
M区（中间继电器区）
M0.0 中间继电器

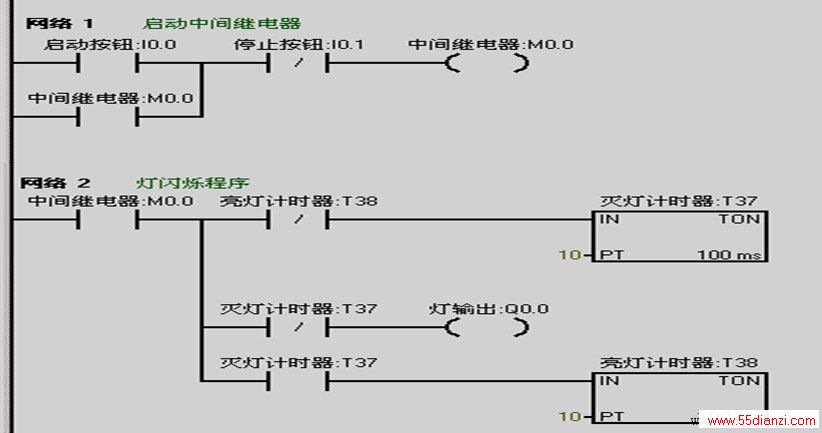

地址分配好了，进行程序编写。参考程序如下所示：
