PLC移位指令及应用举例

移位指令分为左、右移位和循环左、右移位及寄存器移位指令三大类。前两类移位指令按移位数据的长度又分字节型、字型、双字型3种。
1. 左、右移位指令

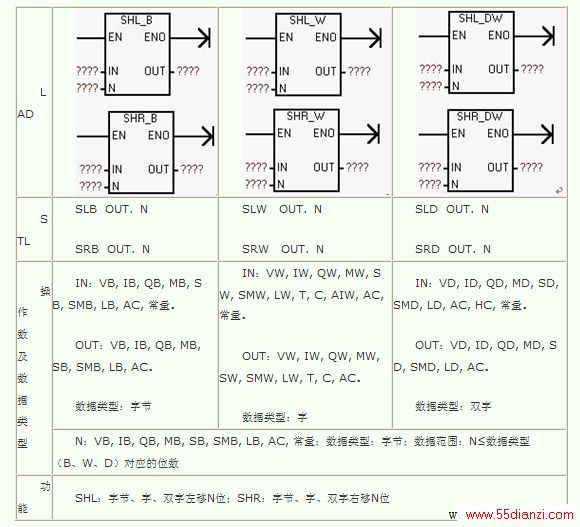

左、右移位数据存储单元与SM1.1（溢出）端相连，移出位被放到特殊标志存储器SM1.1位。移位数据存储单元的另一端补0。移位指令格式见表5-5。
（1）左移位指令（SHL）
使能输入有效时，将输入IN的无符号数字节、字或双字中的各位向左移N位后（右端补0），将结果输出到OUT所指定的存储单元中，如果移位次数大于0，最后一次移出位保存在“溢出”存储器位SM1.1。如果移位结果为0，零标志位SM1.0置1。
（2）右移位指令
使能输入有效时，将输入IN的无符号数字节、字或双字中的各位向右移N位后，将结果输出到OUT所指定的存储单元中，移出位补0，最后一移出位保存在SM1.1。如果移位结果为0，零标志位SM1.0置1。
（3）使ENO = 0的错误条件：0006（间接寻址错误），SM4.3（运行时间）
