设备典型PLC通讯故障维修总结

动力总成厂缸体生产线一台衍磨机，曾经发生一起PLC通讯故障，停机时间较长，案例也较特殊，现总结如下，以飨读者。
该机床的主要控制系统如下所示：
PLC – SIEMENS S7-317 2DP
Driver- SIEMENS 611U
如下，按照故障现象，解决步骤以及归纳总结的步骤进行介绍：

一、            故障现象

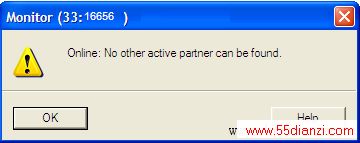

当通过进行在线监控时（通过以太网），发现不能进行该操作，报警如下：

然而，备份和下载数据没有任何问题。
备注：

编程器侧设定IP: 10.10.153.250，备份时，能够找到CP343-1模块（10.10.153.96）；

二、            解决步骤

1、排除：网络设置出错的可能，因为通过以太网可以进行数据的备份；

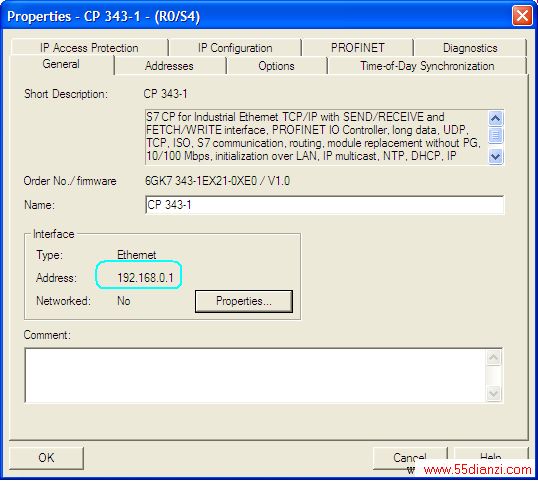

2、打开最新备份的PLC数据，检查CP343-1模块的组态信息是否正确，发现如下所示：

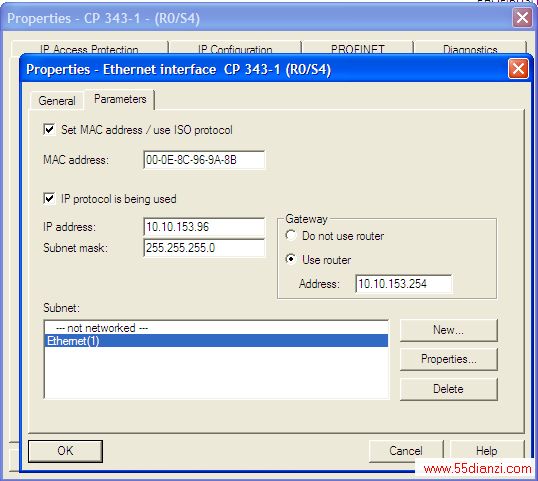

3、因为192.168.0.1与10.10.153.96不在同一个域里，初步断定是CP343-1模块的组态出现了问题，打开2009.9.22 备份的数据，比对一下，检查是否有问题，如下所示：

通过上面两张图片的比对，发现CP模块的组态信息被更改，从而断定需要重新配置一下该模块；

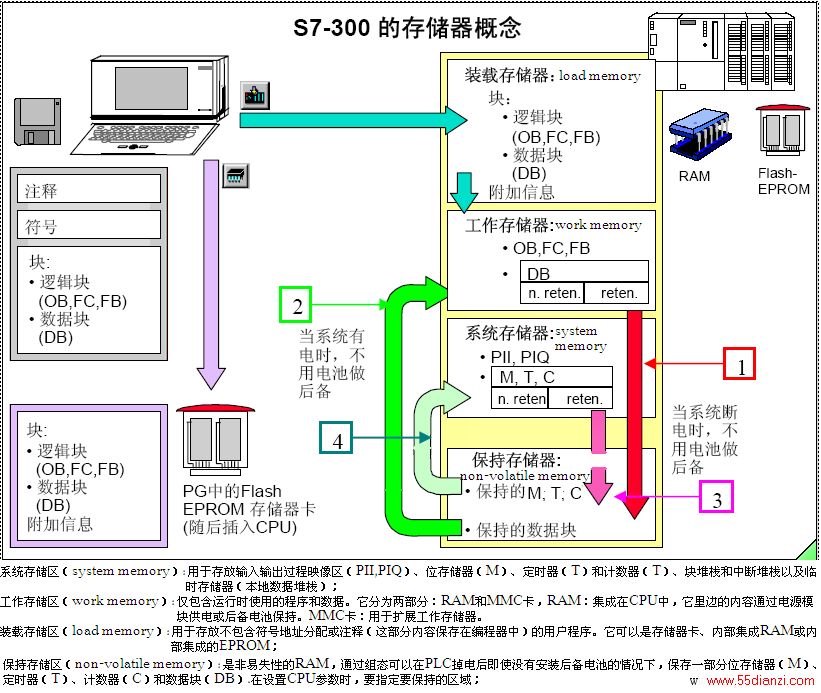

4、将2009.9.22的硬件组态下载到PLC中，出现：Load memory不足报警，考虑一次全清，然后再进行数据的下载，如下图所示，当系统提示Load memory不足时，指的是RAM+MMC容量不够。

5、更换MMC卡（原来是512K,更换成2MB），继续下载PLC程序，系统没有任何报错，如下所示：
