三菱QJ71C24N与GX Developer联接设置问题

三菱Q系列PLC通讯模块QJ71C24N有两个通讯通道，通道1为RS-232，通道2为RS422/485，利用电脑的232通讯口可以和此模块通道1的RS-232联接，在电脑中使用PLC的编程软件GX Developer通过模块上的232口，而不是CPU模块上的232口对Q系列PLC进行编程、监控、调试等操作。

在使用此通道进行通讯前要此通道进行设置，设置通过编程软件中PLC参数设置项中的I/O分配项的开关设置对通道进行设置，设置内容如下：

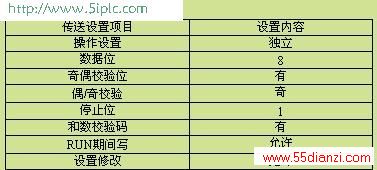

对开关1设置b0~b7

B8~b15此处波特率设为和软件GX Developer中的一致

对开关2的设置，与软件GX Developer联接时，通讯协议中设置为“00”

开关3、4未用到可以不进行设置。

通过以上设置后，再正确联接两个通讯口之间的连线，就可以正常通讯上。
