在RSLINX中设置与AB PLC通过opc方式的连接方法

RSLinx软件是A-B PLC通用的通信配置软件(2.2以上的版本支持对以太网的网关配置)，目前主要有以下几个版本：RSLinx OEM、 RSLinx Professional 、RSLinx Gateway、 RSLinx SDK四个版本。且均支持OPC服务(2.3版以上支持OPC2.0版)。

Rockwell Automation 的A-B PLC是一个著名的可编程控制器产品。其产品体系基本上涵盖了工业控制产品的各个领域,由于A-B的PLC的种类繁多，且各种类型的PLC支持的通信协议不尽相同，使得第三方的HMI软件都不能很好的与A-B PLC进行连接。

多数上位机软件已内嵌了OPC服务功能，支持OPC客户端和OPC服务器的工作方式。这样就可以很方便的与A-B PLC进行通信。具体的配置方法如下：
　　与A-B PLC进行OPC的配置是必须要有A-B PLC及相关的通讯附件。
　　1、 安装A-B PLC 、通讯卡、相关的软件，并作物理连接
　　2、 使用RSLinx连接A-B PLC的通讯网络。

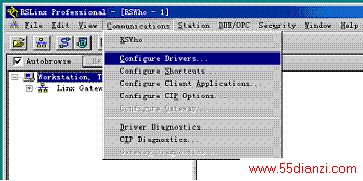

　　配置通讯卡(参加图-1)，选择ConFigure Drivers。
　　

　　图-1

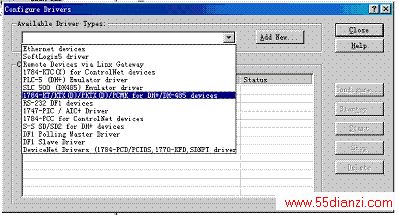

　　弹出入下的配置窗口(参见图-2)。
　　
　　图-2
　　选择对应的通讯卡，并进行端口配置(可参照附带的安装手册)，配置成功后将显示所配置的设备的运行状态。
　　

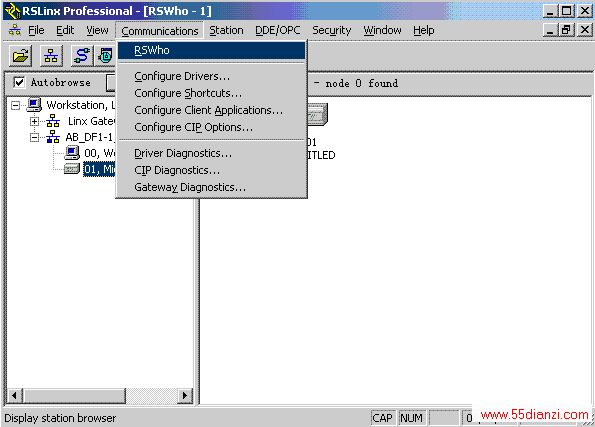

　　使用RSWho命令查找连接的PLC设备(参见图-3)。
　　
　　参见图-3

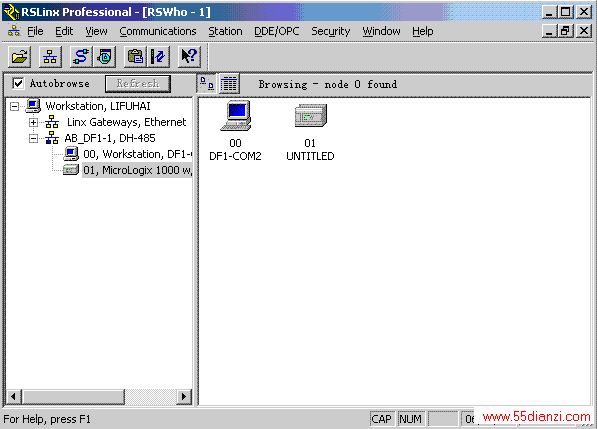

　　RSWho命令成功的执行后，将在设备列表中列出与本机连接的所有硬设备(参见图-4)。
　　
　　
　　图-4

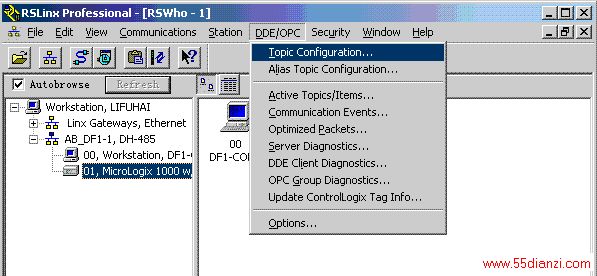

　　使用Topic Configoration来进行OPC服务的配置(参见图-5)。
　　
　　 图-5

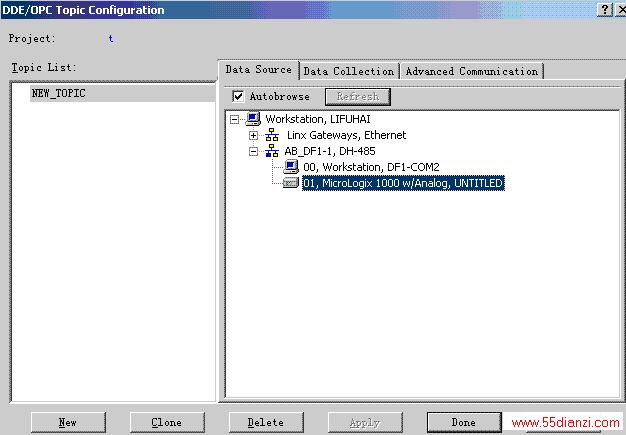

　　在Date Source配置框中配置Topic，选择一个物理设备(PLC)，按New按钮即可建立一个Topic，在DATA SOURCE中选中你所要连接的物理设备，选中后，单击Done即可(参见图-6)。
　　
　　图-6
　　3、 然后在组态软件中选择opc client驱动,添加OPC设备,建立数据联结既可以完成与plc的数据交换。
