Wincc如何读取
PLC数据
profibus通讯，加EM277模块，CP5611卡，建立与S7-200通讯，各项设置完成，
WINCC中新建了profibus的外部变量ReadPLc,对应PLC单元地址。下一步是wincc如何获得PLC单元的值?也就是说wincc如何读取外部变量并存储在全局脚本中的一个全局变量中.
问题补充：各位大虾，好象S7-200加了EM277模块就可以不用pc ACCESS ，走PROFIBUS通讯就行了，S7-200和WINCC中的PROFIBUS、cp5611 都配煤昧耍琖INCC--- 变量中新建了PROFIBUS DP ，在CP5412 BORD1 中新建了变量ReadPLc，剩下就是如何读取ReadPLc的值？
最佳答案
电脑要安装PC ACCESS软件.在PC ACCESS中,把要取的PLC的变量设置好.例如:取PLC的VB10数值,在PC ACCESS中设置VB10.
在WINCC中要选择
OPC的通道.硬件连接好后,在OPC通道中就能够看到PC ACCESS中设置的VB10,把VB10选中后就相当与你把VB10的数值取到了WINCC中.
VB10就是WINCC的外部变量.在WINCC中你在把VB10的数值写入一个全局变量中就行了.
外部变量就是全局变量
-----------------------------------------------------------------------------------------------------------------------------------
1、主站：wincc5应该带有modbus通讯驱动，wincc6可以通过modbus opc server实现。从站：在s7200项目中添加modbus slave协议库（microwin帮助中有详细介绍）。主从站的通讯参数必须一致。
2、pc access其实就是一个s7 200 opc server（ppi），比采用modbus简单易用，由于采用ppi协议，
plc项目中不必另嵌通讯处理程序。
3、pc/ppi电缆也可以用市售的rs232/485转换器代替。
WinCC与S7-200系列PLC通过PPI协议进行通信的实现。
PPI协议是西门子S7-200系列PLC常用通信协议，但WinCC中没有集成该协议，即WinCC不能直接监控S7-200系列PLC组成的控制系统。S7-200 OPC Server是西门子公司推出的专为解决上位机监控S7-200系列PLC控制系统的接口软件。因此，WinCC可以通过该软件与S7-200系列PLC很方便的建立通信。
（1） 软硬件要求：
* PC机 ，
Windows 98操作系统；
* S7-200系列PLC。
* PC/PPI电缆。
* 安装S7-200 OPC Server 软件。
* 安装WinCC 4.0软件。
（2）连接：
在控制面板中设定PG/PC接口参数。在Access Point of the Application中选择Computing，Interface参数选择PC/PPI Cable。
在WinCC变量管理器中添加一个新的驱动程序，新的驱动程序选择OPC.CHN，在OPC GROUP中新建一个连接，打开属性，选择 OPC Group Setting，OPC服务器名称为OPCServer.MicroComputing。然后在新添加的连接中新建变量，变量的Item Name与S7-200系列PLC中用于监控的变量名对应。例如：Item Name为M0.0。
（3）优缺点
优点：该方法连接简单、硬件投资少、可以读写S7-200系列PLC中所有存储区域。缺点：通信速度比较慢、需要OPC软件及相应授权、系统扩展不方便。应用场合：用于低速、实时性要求不高、系统投资资金有限的系统。
另外，也可以通过其他公司的OPC软件进行通信，例如用开普的KEPServerEx作为OPC服务器，用WinCC作为OPC客户端来读写S7-200系列PLC内部数据区。实现与上述第二种方法类似，不同的是必须在OPC服务器中建立标签与S7-200系列PLC中存储地址对应。
在复杂系统中，如果系统中同时有S7-200系列PLC和S7-300系列PLC存在，S7-200系列PLC一般作为S7-300系列PLC的从站挂到Profibus总线上，WinCC通过S7-300系列PLC对S7-200系列PLC进行监控。
-----------------------------------------------------------------------------------------------------------------------------------
由于wincc推出比s7-200要晚，故其对s7-200的支持不好。所以s7-200（即使支持MPI）不能想s7-300/400那样直接和wincc通讯。西门子为此专门编写了PC Access 软件来解决wincc与s7-200的通讯问题。

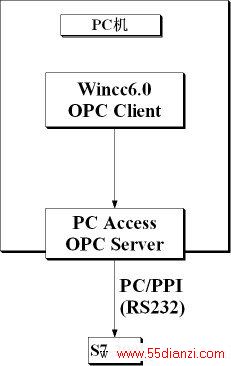

结构如上图所示。PC Access与s7-200直接通讯，然后作为winnc的OPC Server为wincc提供数据；wincc作为OPC Client使用这些数据，间接与PLC通讯。
网上的经验之谈：
采用OPC通讯
1，用STEP7 MICROWIN完成S7-200的工程建立和编程，其中必须为OPC准备好符号表。注意符号表名称以及表中变量名都禁用中文，这是OPC的要求。
2，安装PC ACCESS，然后导入前面建立的S7-200符号表，同时定义PC access到S7-200的通讯。这在PG/PC INTERFACE中完成。具体通过PPI，或MPI，或PROFIBUS，或以太，或MODEM均可以，根据所用硬件定。
3，进入wincc，添加OPC驱动，定义OPC的属性时点击浏览。浏览路径是LOCAL/SIMATIC S7-200 OPC SERVER，由此按提示将导入到PC ACCESS中的变量添加到wincc。
4，进入wincc完成其他组态，即可引用S7-200中的变量。
5，注意如果通过以太网访问时，需要在STEP7 MICROWIN中完成通讯的连接定义，以及通讯双方的TSAP的定义。
特别要注意几点
1、只有将所希望采集的数据地址在符号表里标明后，才能自动输入到PC ACCESS里
2、建议文件名和符号表的名字都别用中文，因为我出过问题，改成英文就OK了，也没有多加验证
3、采集过来的带D的数据区（如VD100）默认是双整，如果在程序中是实数，则需要修改数据类型，文件中有图
4、WINCC中的OPC条目管理器可能不会显示你PC ACCESS所在的计算机，可以通过单击“计算机”，然后输入计算机名来搜索
问题：pc/ppi在9.6kbit的波特率下，wincc与s7-200的通讯正常；而在19.2kbit的波特率下（PC/PPI电缆已设置且PC Access软件也已设置），wincc与PLC的通讯中断。
我的PLC的型号比较老，不是2.0版，是1.1版，有关系吗？
